Q1:晶圆代工是什么？晶圆代工是指专门从事半导体晶圆制造生产，接受其他集成电路（IC）设计公司的委托制造，而不从事设计。晶圆代工是半导体产业中的重要环节之一。晶圆代工行业产业链上游为半导体材料、设备及相关设计服务供应环节，产业链中游为晶圆代工加工服务环节，产业链下游为晶圆封装测试环节，以及消费电子、半导体、光伏电池、工业电子等晶圆终端应用领域。晶圆制造工艺大致可分为先进逻辑工艺与特色工艺；按制程可分为先进制程和成熟制程，14nm 以下的为先进制程，28nm 及以上的为成熟制程。随着制程节点的演进，所需设备的投资额大幅上升，特色工艺

（一般在40nm及以上）每5万片晶圆产能所需设备投资额在二三十亿美元，而先进制程（28nm及以下）所需的投资额至少在40亿美元以上。

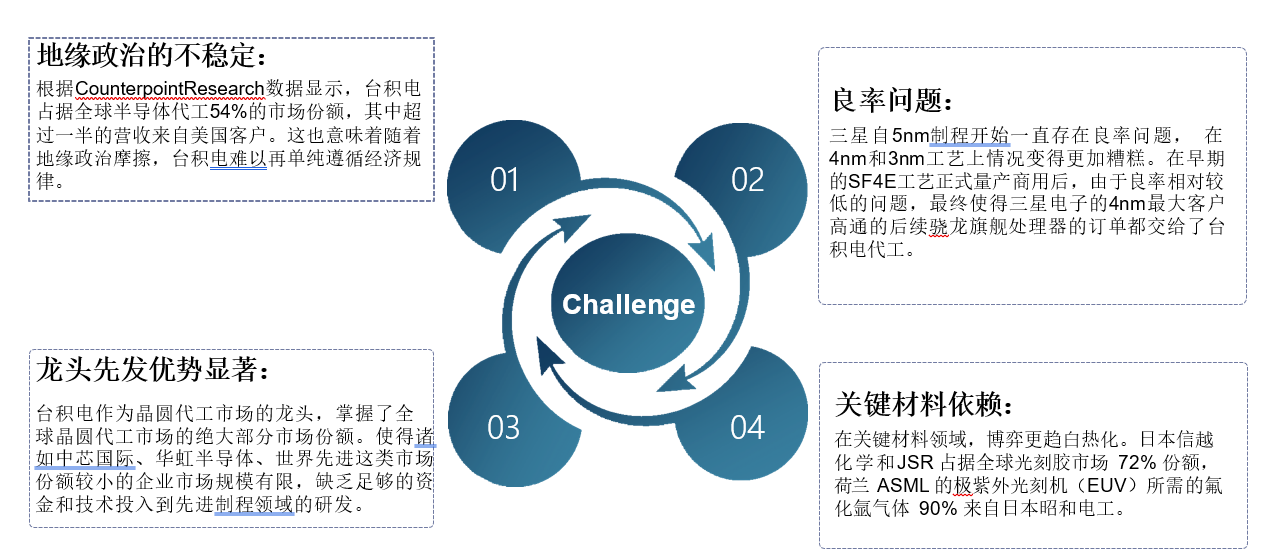

Q2：晶圆代工的优势与挑战？晶圆代工目前来看具国产化趋势明显、市场需求持续增长等优势。 但与此同时晶圆代工面临：地缘政治不稳定、龙头先发优势显著、关键材料依赖、良率问题的挑战。

Q3：产业市场现状？根据半导体销售额与费城半导体指数所反映，目前来看处于行业的景气周期。

3. 全球半导体市场发展迅速

根据SEMI数据，芯片需求不断上升带动全球半导 体晶圆厂产能持续增长，产能将由2024年的3150万片/ 月增长至2025年的3370万片/月（以8英寸晶圆当量计算），2024年及2025年增长率分别为6%和7%。全球半导体销售额在2025年至2030年间预计将以9%的年均复合增长率（CAGR）增长，到2030年总额将超过1万亿美元。全球晶圆代工行业呈现“一超多强”的竞争格局。台积电作为行业龙头，占据了6成的市场份额，排名第一。 从地域分布的角度来看，到2027年，中国大陆主导成熟制程，先进制程中国台湾仍占据主导地位。

Q4：中国大陆主要有哪些企业参与？ 目前国内中芯国际、长虹半导体、晶合集成、芯联集成等企业参与。中芯国际是世界领先的集成电路晶圆代工企业之一，也是中国大陆集成电路制造业领导者。华虹半导体是全球领先的特色工艺晶圆代工企业，也是行业内特色工艺平台覆盖最全面的晶圆代工企业。晶合集成的代工产品被广泛应用于液晶面板、手机、消费电子等领域，2022年，晶合集成实现在液晶面板驱动芯片代工领域全球市占第一。芯联集成聚焦于功率器件、MEMS、BCD、MCU四类技术平台，AI领域成为新增长。

Q5: 以台积电为例，晶圆代工技术发展趋势？ 目前全球产能持续扩张，市场份额向头部企业集中。3/2nm工艺主导高端市场，先进制程加速推进，成熟制程竞争激烈。封装与制程技术协同发展，2nm工艺将以GAAFET为架构。伴随AI的发展，HPC需求不断扩展，对于晶圆代工的需求也水涨船高。

投资建议：当下AI产业兴起带来了高端消费电子及算力需求，晶圆代工行业受 AI、汽车电子等需求推动，先进制程及特色工艺未来几年有望保持增长态势，受益标的：中芯国际、华虹公司、芯联集成等。

风险提示：下游需求放缓、技术导入不及预期、客户导入不及预期、地缘政治风险。

Q1

晶圆代工是什么？

1. 晶圆代工是半导体产业的核心环节

晶圆代工是半导体产业的核心环节。

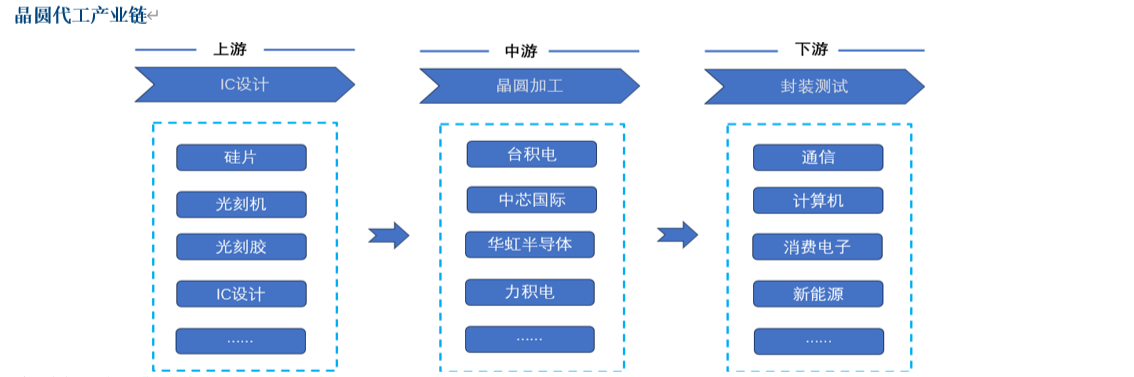

晶圆代工行业产业链上游为半导体材料、设备及相关设计服务供应环节，主要包括硅片、光刻胶、掩模版、电子特气、溅射靶材等半导体 材料，光刻机、刻蚀机、离子注入机、涂胶显影设备、薄膜沉积设备等半导体设备，以及IC设计服务。产业链中游晶圆代工加工服务环节，工艺流程包括晶圆清洗、光刻、刻蚀、离子注入、退火、扩散、化学气相沉积、化学机械研磨等步骤。市面上的晶圆代工代表厂商有台积 电、格罗方德、中芯国际、华虹集团、世界先进、力积电、晶合集成等。产业链下游晶圆封装测试环节，以及消费电子、半导体、光伏电池、工业电子等晶圆终端应用领域。

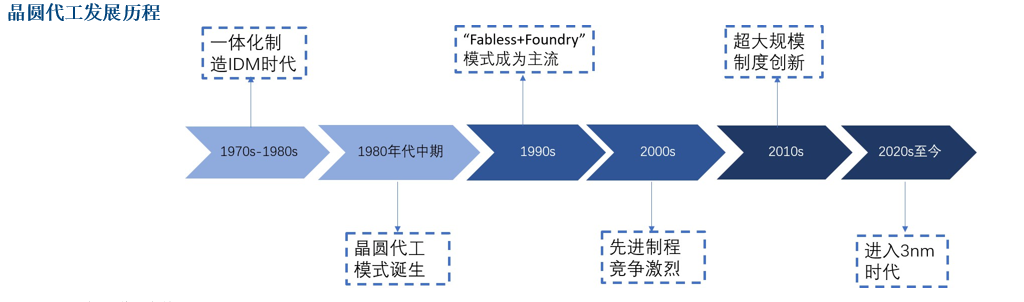

1. 晶圆代工发展历程

970s-1980s：一体化设计制造（IDM）时代。早期半导体行业（如英特尔、德州仪器、摩托罗拉、IBM等）实行的是IDM（Integrated Device Manufacturer）模式，即芯片设计、制造、封测一条龙自营。当时制造设备昂贵、技术门槛极高，小公司基本没有进入制造环节的能力。芯片产业呈现大公司主导的局面。

1980年代中期：晶圆代工模式诞生。1987年，台积电（TSMC）由张忠谋在台湾创立，开创了纯制造、无设计的晶圆代工商业模式。晶圆代

工模式首次出现，打破了IDM一统天下的局面。

1990s：晶圆代工起飞台积电快速扩产、提升制程能力，成为全球领先的代工厂。联电（UMC）也在台湾转型为专业晶圆代工企业。美国出

现了Chartered Semiconductor（后并入格罗方德）。Fabless公司大爆发：越来越多设计公司涌现，推动了移动通信、消费电子的爆发式增长。 “Fabless + Foundry”模式成为一种新的主流模式。

2020s至今：先进制程、地缘政治、全球布局进入3nm时代，台积电、三星、英特尔（重返代工市场，成立IFS）展开正面交锋。地缘政治紧张（中美科技战），促使晶圆代工产能开始全球多地布局（台积电赴美国、日本设厂，三星在德州投资，中芯国际在大陆加速扩张）。

新兴领域（汽车电子、AI芯片、物联网）对晶圆代工提出更多细分需求。成熟制程（如28nm、40nm）也成为关键竞争领域，尤其在车规、工业领域。

1. 晶圆代工按照制造工艺分类为先进制程和成熟制程

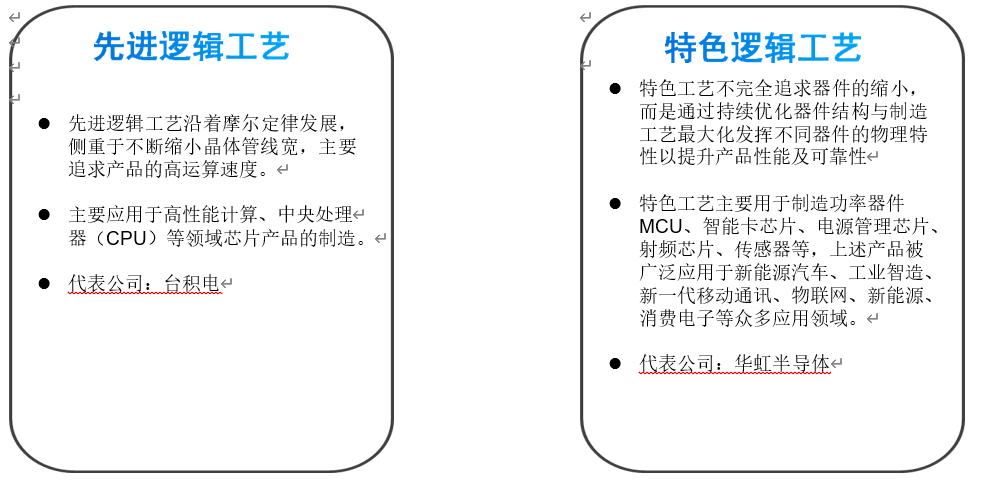

随着下游应用场景新需求的不断涌现，半导体产品种类不断增多。为满足市场对于产品功能、性能等特性的差异化需求，IDM厂商与晶圆代工厂商等涉及晶圆制造环节的企业不断研发创新晶圆制造工艺技术，并演进形成了差异化的制造工艺。晶圆制造工艺大致可分为先进逻辑工艺与特色工艺。

表1：目前主流的一些工艺类型

以华虹为例，华虹是业内特色工艺平台覆盖最全面的企业之一，公司根据产品不同将技术平台划分嵌入式/独立式非易失性存储器领域、模拟与电源管理、逻辑与射频、功率器件等

。

表2：华虹是业内特色工艺平台覆盖最全面的企业之一

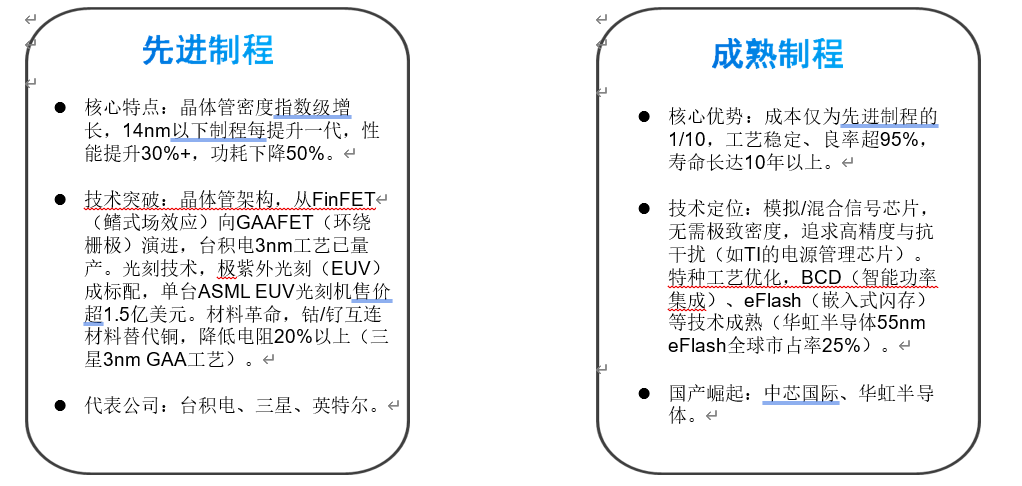

晶圆代工按照制程可分为先进制程和成熟制程，28nm以下的先进制程，28nm及以上的为成熟制程。

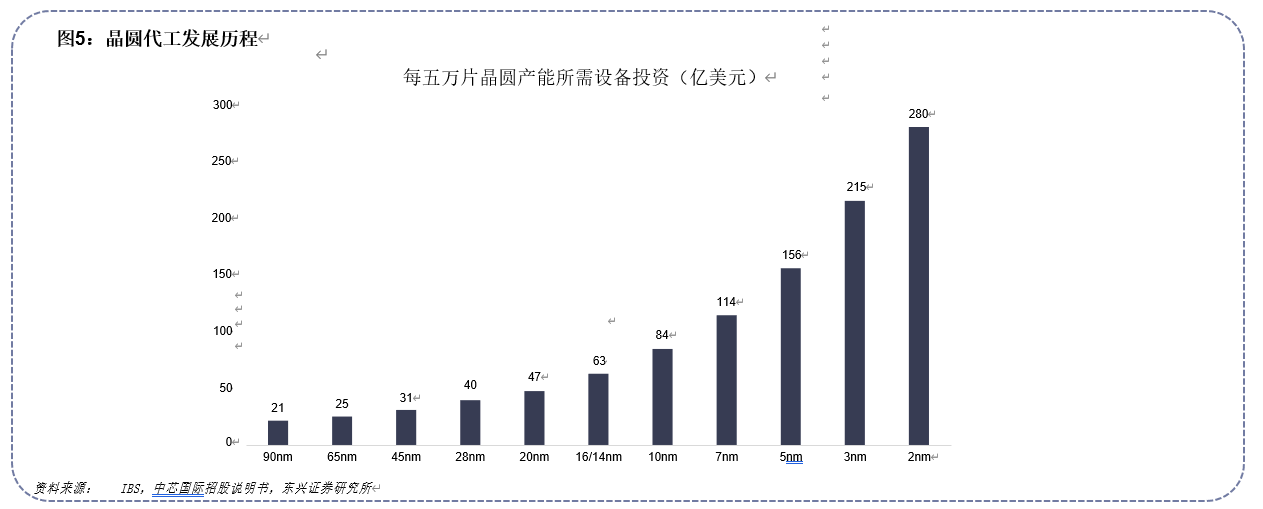

据IBS数据，随着制程节点的演进，所需设备的投资额大幅上升，特色工艺（一般在40nm及以上）每5万片晶圆产能所需设备投资额在二三十亿美元，而先进制程（28nm及以下）所需的投资额至少在40亿美元以上，IBS预估2nm所需投资额接近280亿美元。晶圆厂的建设成本中，会有20%-30%用于厂房建设，70%-80%用于设备投资，先进工艺的开发也带动了单位产能对应的设备资本开支。

“晶圆制造2.0”包括封装、测试、光罩制作与其他，以及所有除存储芯片外的整合元件制造商（IDM）。相对来说，传统“晶圆代工”的概念，仅局限于“晶圆制造生产代工”，但如今，随着芯片制造越来越复杂，晶圆代工厂也早已脱离原本单纯的晶圆制造代工范畴，整个生产过程中实际上还包括了封装、测试、光罩制作与其他部分。比如，现在的很多的AI芯片和高性能计算芯片，台积电不仅提供了光罩制作、晶圆制造服务，还提供了先进封装以及测试服务。另外一些IDM厂商也有开始对外提供晶圆代工服务。这实际上已经突破了原有的对于晶圆厂代工、外包封测厂和 IDM的定义。

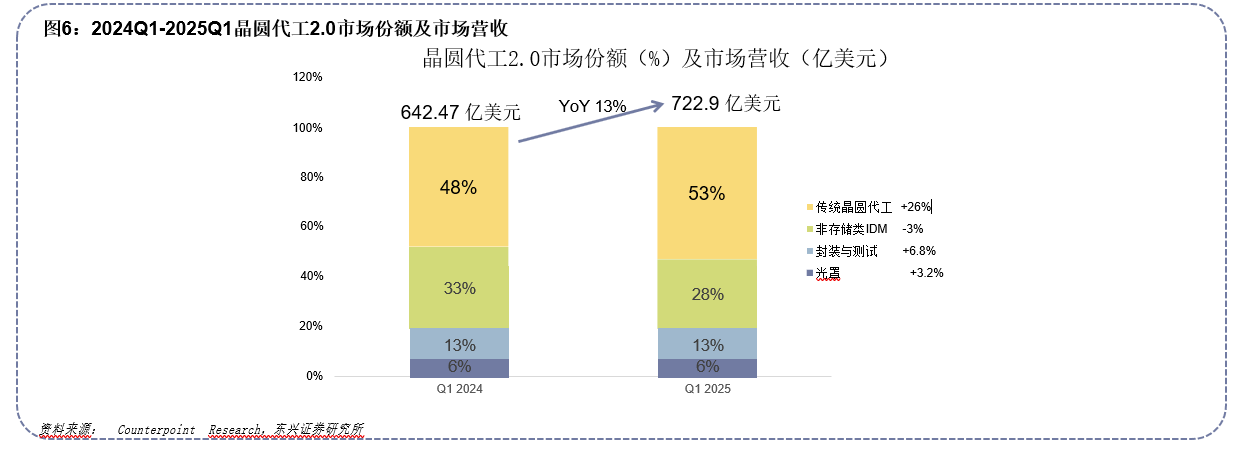

一季度的晶圆代工2.0市场来市看场，营收达720亿美元，较去年同期增长13%。如果从细分市场来看，传统晶圆代工市场营收同比增长了26%；非存储类IDM市场营收同比3下%；滑封装与测试（OSAT）产业表现相对温和，营收同比增长约6.8%；光罩（Photomask）市场则因2nm制程推进与AI/Chiplet 设计复杂度提升而展现出良好韧性，同比增长3.2%。

2. 晶圆代工的行业发展优势

国产化趋势明显

随着国内晶圆制造企业技术水平的不断提升，国内市场需求不断增加，以及国家对半导体产业的政策扶持力度加大，晶圆代工国产化趋势日益明显。在此趋势下，国内晶圆制造企业不断加强技术研发和产业链整合，提升自身竞争力，逐步提高市场份额

市场需求驱动增长

随着AI、HPC和汽车电子等领域的迅猛发展， 对芯片的性能、功耗、尺寸等提出了更高要求。这促使晶圆代工企业不断加大研发投入，推动先进制程技术的研发和应用。例如，极紫外光 (EUV)刻录技术、三维堆叠技术等正在逐步成为主流，以提升芯片性能和降低成本。同时，成熟制程技术（如28nm及以上）在物联网、汽车电子、工业控制等领域的应用依然广泛，市场需求保持稳定。

3.半导体销售额与费城半导体指数是反映半导体行业景气度的重要指标

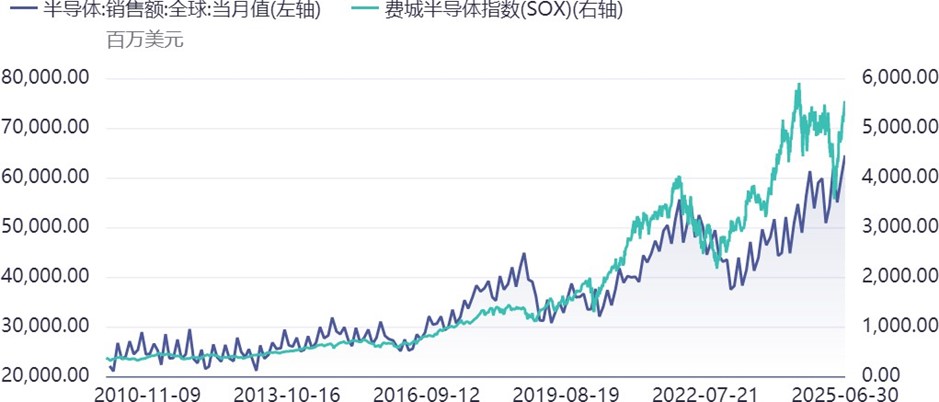

半导体销售额与费城半导体指数是反映半导体行业景气度的重要指标，目前来看处于行业的景气周期。半导体销售额是全球半导体行业实际业务规模的直接体现，反映了市场需求和企业营收情况。费城半导体指数通常领先于半导体销售额1-2个季度。当市场预期行业复苏时，指数会提前上涨，随后半导体销售额才会因实际需求增长而上升。目前来看处于行业的景气周期。

3.市场规模呈蓬勃发展态势

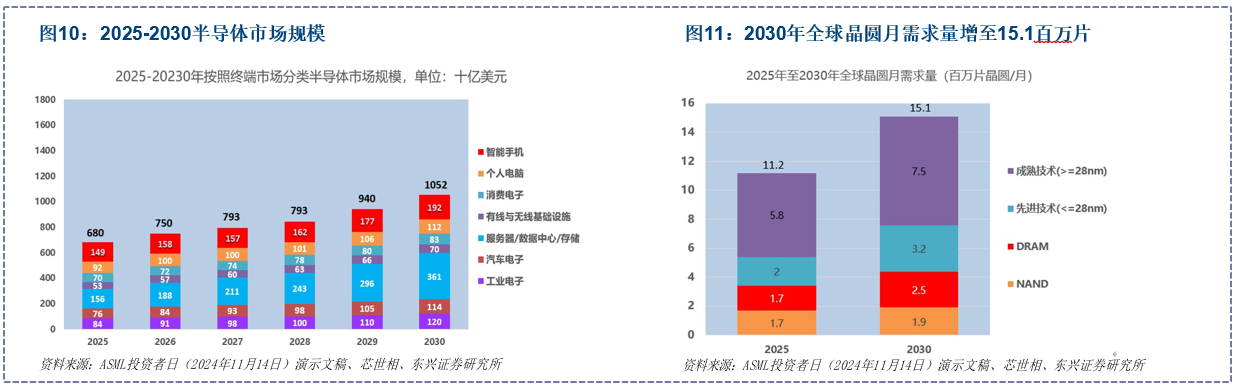

根据SEMI数据，芯片需求不断上升带动全球半导体晶圆厂产能持续增长，产能将由2024年的3150万片/ 月增长至2025年的3370万片/月（以8英寸晶圆当量计算），2024年及2025年增长率分别为6%和7%。

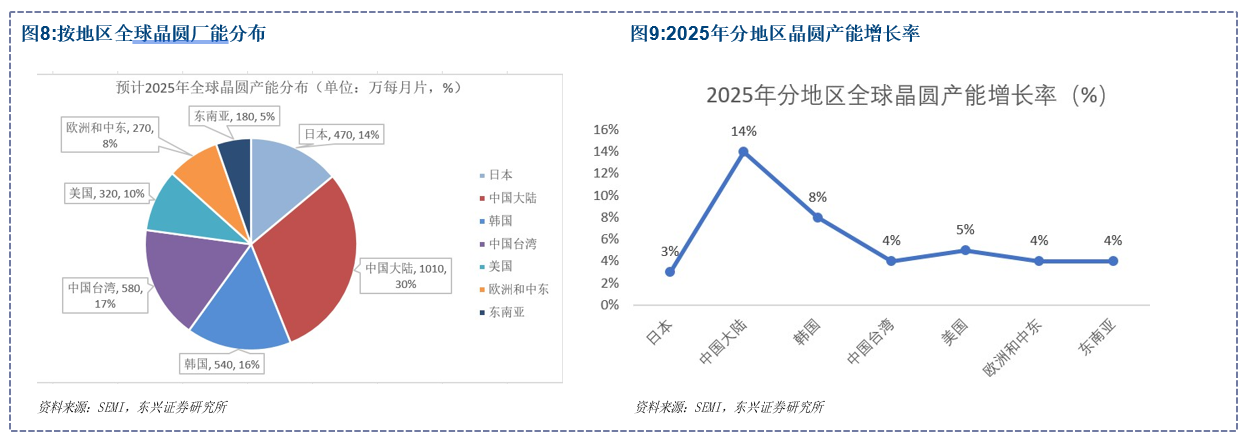

分地区来看，预计2025年中国大陆晶圆月产能将同比增长14%到1010万片，占据全球总量的三分之一； 预计中国台湾以580万片（同比增长

4%）位居全球第二。

3. 全球半导体市场发展迅速

受益于AI发展，服务器、数据中心与存储这成为增长最快的细分市场，全球半导体销售额到2030年总额将超过1万亿美元。

全球半导体销售额在2025年至2030年间预计将以9%的年均复合增长率（CAGR）增长，到2030年总额将超过1万亿美元。服务器、数据中心与存储这一领域受益于AI发展，预计年均复合增长率达到18%，到2030年达到3610亿美元，成为增长最快的细分市场。半导体市场的增长主要由服务器、数据中心和存储需求的激增所推动。

2025年全球晶圆月需求量预计11达.2到百万片，到2030年增至15.1百万片。需求增长集中在成熟逻辑（5.8至7.5百万片）和先进逻辑

（2.0至3.2百万片）。总体需求增长包括成熟逻辑340、先进逻辑240、DRAM 160和NAND 40 Kwsmp/年，合计780 Kwsmp/年。

3. 中国大陆主导成熟制程，先进制程中国台湾仍占据主导地位

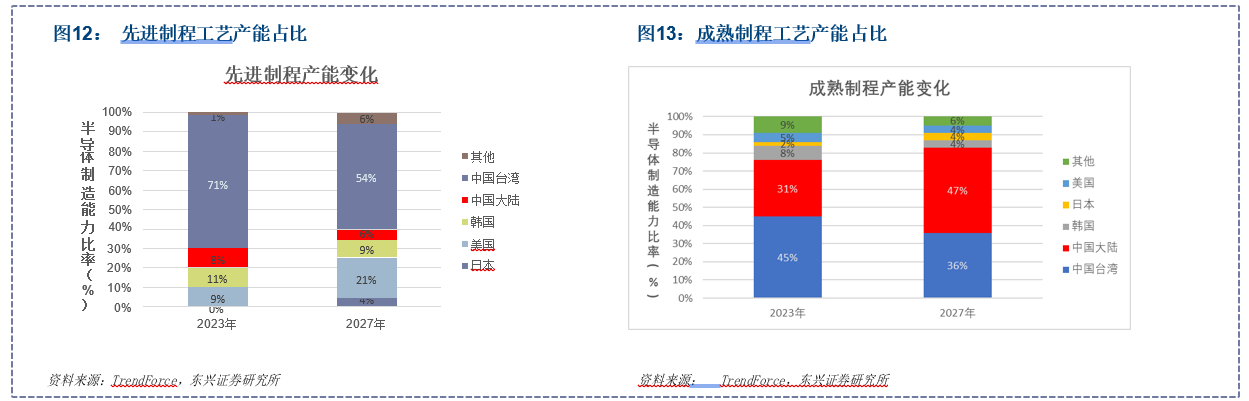

成熟制程凭借性价比与稳定性占据庞大市场，到2027年，预计中国大陆将以47%占据领先地位。TrendForce数据显示，2023~2027年全球晶圆代工成熟制程n（m及28以上）及先进制程（16nm及以下）产能比重大约维持在7:3。截至2023年，中国台湾以45%的份额领先，中国大陆以

31%的份额领先，韩国占据8%的份额，美国占据5%的份额，日本占据2%的份额。然而，到2027年，预计中国大陆将以47%占据领先地位，其次是中国台湾（36%）、韩国（4%）、美国（4%）和日本（4%）。

先进制程中国台湾的仍占据主导地位。TrendForce 数据显示， 2023 年，中国台湾以 71% 的市场份额占据该地区绝对主导地位，其次是韩国

（11%）、美国（9%）和中国大陆（8%）。若无任何变化，预计至2027年，中国台湾将占54%，美国占21%，韩国占9%，中国大陆占6%，日本占4%。

3. 行业格局呈现“一超多强”，晶圆厂建设数量不断增长

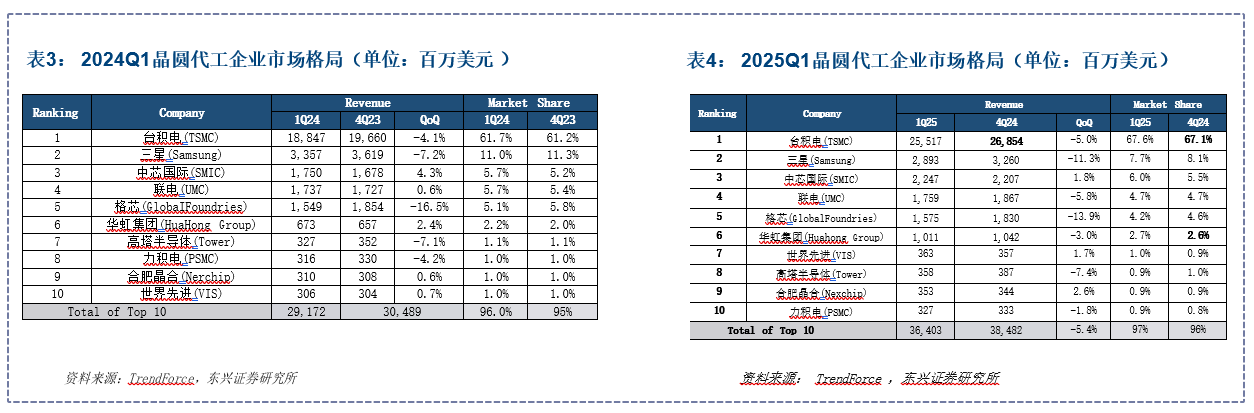

全球晶圆代工行业呈现“一超多强”的竞争格局。台积电作为行业龙头，占据了60%的市场份额，排名第一。三星电子市场份额约为10%，排名第二。2024Q1前五大Foundry第一季排行出现明显变动， 中芯国际受惠消费性库存回补订单及国产化趋势加乘， 第一季排行超过 GlobalFoundries与UMC跃升至第三名；GlobalFoundries则遭车用、工控及传统数据中心业务修正冲击，滑落至第五名。目前，中芯国际站稳第三， 2025Q1市场份额提升至6%。联电、格芯分别位列第四、第五，市场份额略有下滑。华虹集团、高塔半导体、世界先进、力积电、晶合集成依次排名第六至第十。

4.中芯国际—中国大陆集成电路制造业领导者

中芯国际是世界领先的集成电路晶圆代工企业之一，也是中国大陆集成电路制造业领导者， 拥有领先的工艺制造能力、产能优势、服务配套，向全球客户提供 8 英寸和 12 英寸晶圆代工与技术服务。根据全球各纯晶圆代工企业最新公布的 2024 年销售额情况，中芯国际位居全球第二，在中国大陆企业中排名第一。

在逻辑工艺领域，中芯国际是中国大陆第一家实现 14 纳米 FinFET 量产的集成电路晶圆代工企业，代表中国大陆自主研发集成电路制造技术的最先进水平； 在特色工艺领域，中芯国际陆续推出中国大陆最先进的 24 纳米 NAND、40 纳米 高性能图像传感器等特色工艺，与各领域的龙头公司合作，实现在特殊存储器、 高性能图像传感器等细分市场的持续增长。

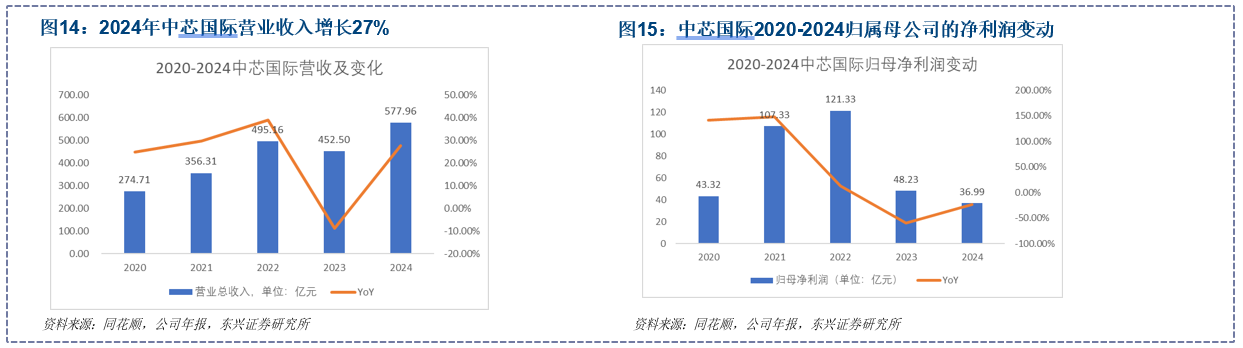

中芯国际2024年营业收入577.96亿元，相较于上年同比增长27%，创下该时段营收最高。其中，晶圆代工业务收入为532.46亿元，同比增加30%。

4. 华虹半导体—行业内特色工艺平台覆盖最全面的代工企业

华虹半导体是全球领先的特色工艺晶圆代工企业，也是行业内特色工艺平台覆盖最全面的晶圆代工企业。公司立足于先进“特色 IC+功率器件”的战略目标，以拓展特色工艺技术为基础，提供包括嵌入式/独立式非易失性存储器、功率器件、模拟与电源管理、逻辑与射频等多元化特色工艺 平台的晶圆代工及配套服务。根据全球纯晶圆代工企业最新公布的 2024 年销售额情况，华虹公司仍位居全球第五位，在中国大陆企业中排名第二。公司坚持致力于差异化技术的研发、创新和优化，主要聚焦于嵌入式非易失性存储器、独立式非 易失性存储器、功率器件、模拟和电源管理、及逻辑与射频等差异化技术，持续为客户提供满足 市场需求的特色工艺技术和服务。公司研发的高性能嵌入式非易失性存储器 片载芯片制造关键技术以及功率 MOS 与高压集成芯片关键技术及应用分别荣获国家科学技术进步奖。

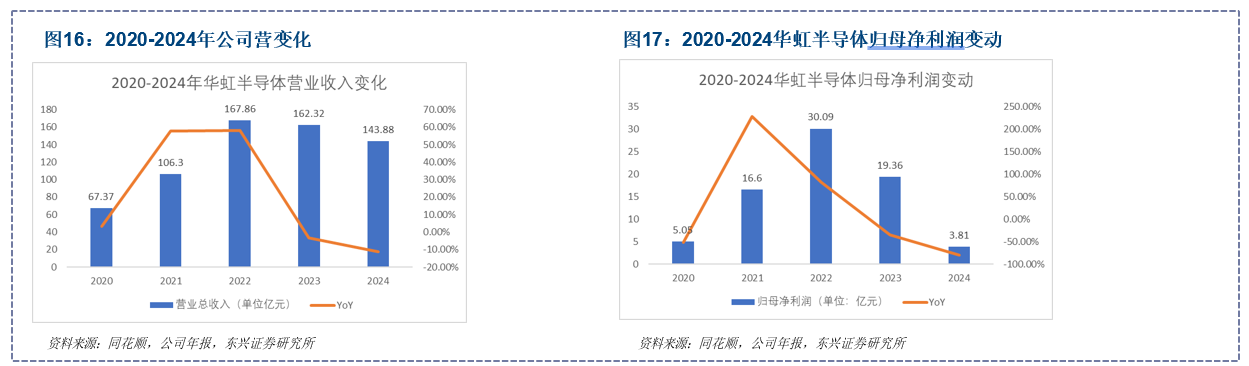

营收规模稳步扩张，成长基调清晰。2020 - 2024 年，华虹半导体营业总收入展现出强劲的成长底色。2020 年以 67.37 亿元起步，2021年跃升至 106.3 亿元，2022 年进一步突破至 167.86 亿元，即便 2023 - 2024 年有所调整，仍保持在百亿元以上规模（2023 年 162.32 亿元、2024 年 143.88 亿元 ）。这五年间，营收规模实现数倍跨越，夯实了其在晶圆代工领域的市场地位。

4.晶合集成—液晶面板驱动芯片代工领域实现全球第一

晶合集成成立于2015年，是安徽省首家投资过百亿的12英寸晶圆代工企业，目前已实现150nm~90nm制程节点的12英寸晶圆代工平台的量产，正在进行55nm制程技术平台的风险量产。 根据 TrendForce 集邦 咨询公布的 2024 年第四季度全球晶圆代工业者营收排名，晶合集成位居全球第九位，在中国大陆 企业中排名第三。

晶合集成的代工产品被广泛应用于液晶面板、手机、消费电子等领域。2022年，晶合集成实现在液晶面板驱动芯片代工领域全球市占第一，

月产能以倍增之速一举突破10万片；在本土驱动IC 20%的全球市占率中，晶合集成贡献了超八成产能。

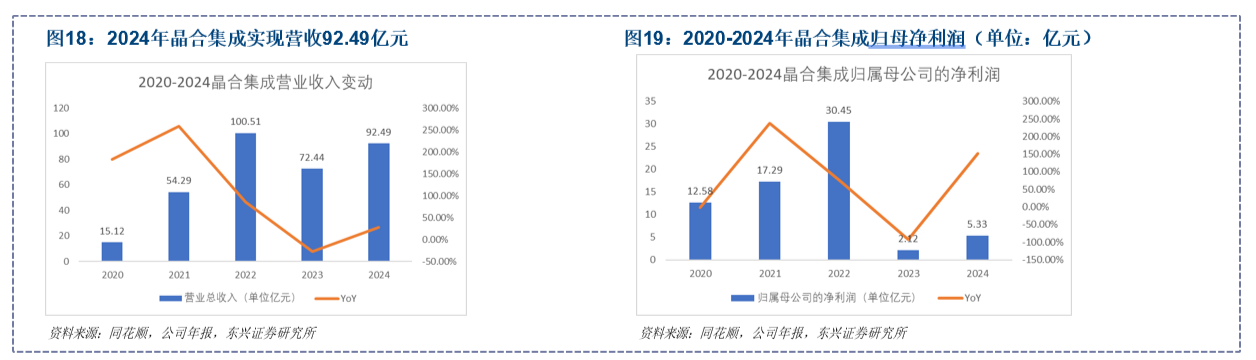

2024年晶合集成实现营收92.49亿元，同比上升27.69%。实现净利润 48,219.63 万元，较上年同期增长 304.65%；实现归属于母公司所有者的净利润 53,284.06 万元， 较上年同期增长151.78%；实现经营性现金流量净额276,113.13万元，较上年同期增加292,216.72 万元。2024年公司综合毛利率为 25.50%。

4.芯联集成—致力于成为世界领先的一站式芯片系统代工企业

2018年，芯联集成由绍兴国资、中芯国际（688981.SH）及绍兴企业盛洋电器三方共同发起设立，系中芯国际特色工艺事业部分拆而来，并于

2023年登陆科创板。公司聚焦于功率器件、MEMS、BCD、MCU四类技术平台。据 Chip Insights数据，公司已迈入晶圆代工“第一梯队”，跻身

全球专属晶圆代工榜单前十，中国大陆第四。

目前，芯联集成已是全国最大的车规级IGBT生产基地之一。且根据盖世汽车的数据，2024年，芯联集成已是国内第三大车载功率器件供应商。截至2025年6月末，汽车业务从单器件衍生逐步提升到系统解决方案，为动力域、底盘域等五大领域提供一站式芯片系统代工解决方案汽车领域已导入客户10余家，部分客户将于 2025 年下半年实现量产。AI 领域，（1）AI 服务器、数据中心等应用方向：数据传输芯片进入量产；发布了第二代高效率数据中心专用电源管理芯片制造平台，获得关键客户导入；应用于 AI 服务器和 AI 加速卡的电源管理芯片已实现大规模量

产；中国首个 55nm BCD 集成 DrMOS 芯片通过客户验证。（2）具身智能及其他：大规模应用于语音交互、姿态识别、运动捕捉、机械手抓取与操作、环境感知、导航定位等场景，AI 眼镜用麦克风芯片、机器人用激光雷达芯片实现突破。

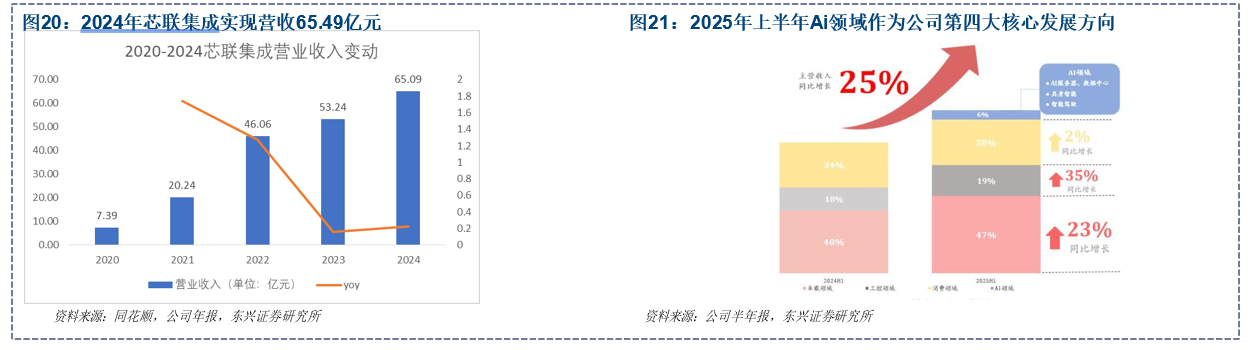

2021-2024年间总营收自20.24亿增长至65.09亿。由于公司当仍处于投入发展阶段，产能建设与爬坡过程中净利润端面临较大的折旧费用压力：归母净亏损9.62亿元，2024年公司首次实现全年毛利率转正，毛利率为1.03%。

4.国内主要晶圆厂资本开支情况

晶圆代工厂在推动新技术的发展发挥着重要的作用，但建设晶圆厂需要投入巨大的资金投入，据Deloitte估算，建造一座晶圆厂的成本约为100亿美元起，另外还有50亿美元的机械和设备成本。截止至2025年，全球将新建41家晶圆厂，需要超过5万亿美元的资金投入。

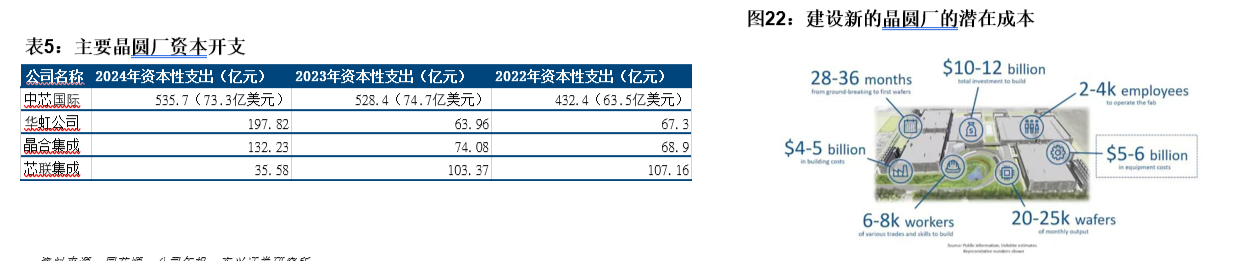

2024年中芯国际资本开支为73.3亿美元，主要用于12英寸工厂扩产及先进制程研发。2025年上半年，中芯国际资本开支合计为33亿美元。二季

度单季资本支出19亿美元，环比增35%，全年计划超过70亿美元，主要用于北京、深圳两座12英寸厂的产能爬坡。

2024年华虹公司资本开支197.82亿元，同比+212.7%，主投Fab9新产线（12英寸），展望2025，随着无锡新12英寸产线稳步推进产能爬坡，公司将实现产能规模到技术生态的全面升级。

2024年晶合集成资本开支132.23亿元，同比+78.4%，扩产55/40nm CIS产能；芯联集成2024年采取了收缩扩产聚焦整合的策略资本开支为35.58亿元，同比-65.9%，聚焦8/12英寸功率器件整合。

4.国内主要晶圆代工企业财务数据

晶圆代工是一类极其重资产的生意，初期厂房、设备等固定资产投入极高，巨大的折旧摊销压力之下，初期产能爬坡阶段很难快速盈利。因此，因此EBITDA相对更可比，因为摒弃了折旧带来的影响（比如有些公司处于产能爬坡期，所以毛利率会为负）。在2024年，以芯联集成为例，芯联集成的EBITDA有21.46亿，达到全球晶圆代工行业的正常水准，毛利率层面，芯联集成仅为1.03%

除单片晶圆的代工价格(ASP)外，毛利率持续改善的驱动力有两方面，其一是随着产能利用率提升，晶圆的单位折旧成本被显著摊薄。毛利率改善的第二个原因——产品结构的优化。以华虹为例，全球半导体行业自2022年下半年进入下行周期，需求不振、订单减少，市场竞争加剧。为维持产能利用率，华虹与其他晶圆厂商一样采取降价策略，导致平均销售价格下滑，直接影响毛利率。折旧成本上，2024年底，华虹无锡12英寸晶圆厂（华虹九厂）投产，新产线的折旧成本大幅增加。2025年，该厂折旧金额预计达1.7-1.8亿美元，折旧费用的增加进一步压缩了利润空间。下游市场需求疲软华虹的第二大应用领域——工业及汽车市场表现不佳，2024年第四季度销售收入同比下降10.5%，连续四个季度下滑。分立器件（如IGBT、MOSFET等功率器件）作为公司最大收入来源，受终端市场需求不振影响，销售收入同比下滑9.6%，拖累整体毛利率。

表6：主要晶圆代工企业财务数据

5. 台积电：全球产能持续扩张，市场份额向头部企业集中

市场份额持续向头部企业集中，根据Counterpoint Research的最新报告，2025年第一季度全球半导体晶圆代工2.0市场收入同比增长 12.5%至722.9亿美元，这主要得益于对人工智能（AI）和高性能计算（HPC）芯片的需求激增，刺激了对先进节点（3nm、4nm/5nm）和先进封装（例如CoWoS）的需求。在 “晶圆代工 2.0” 市场中，台积电凭借技术领先、产能优势和广泛的客户基础，占据了35.3% 的份额，稳坐头把交椅。英特尔以6.5%份额排第二，日月光以6.2%份额排第三，三星（5.9%）和英飞凌（5.6%）分别位列第四、五位。

台积电在全球产能计划正在持续推进中：美国亚利桑那州采用N4工艺制程的第一座晶圆厂已在2024年四季度投产，且第二、第三座晶圆厂的计划顺利进行；日本熊本第一座晶圆厂于2024年底开始量产，二厂计划今年开始建设；德国德累斯顿晶圆厂进展顺利，重点是汽车和工业应用；继续扩大台南科学园3nm产能，并在为新竹和高雄科学园的2nm晶圆厂的多个阶段做准备。

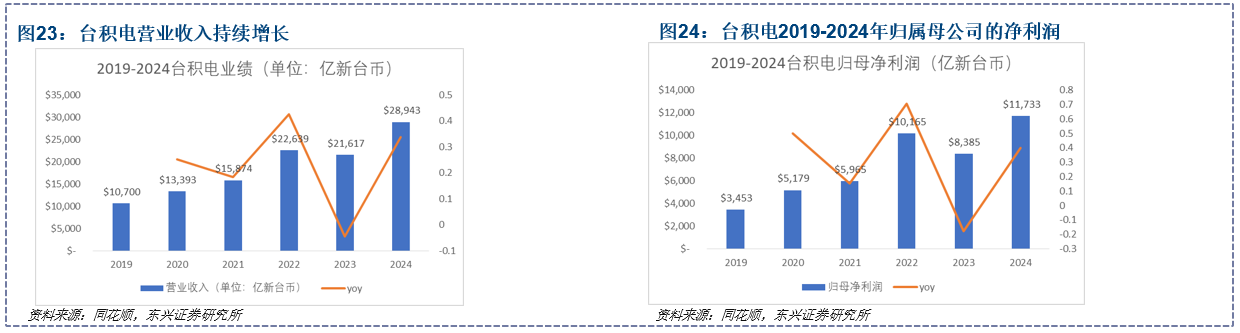

2019-2022年，台积电营业收入持续增长，尽管2023年略有下降，其营业收入也高达4984亿元，仍然占据庞大的市场份额。2024年，得益于先进制程收入贡献再攀高峰，收入达28943亿新台币。

5. 台积电：研发投入持续加码

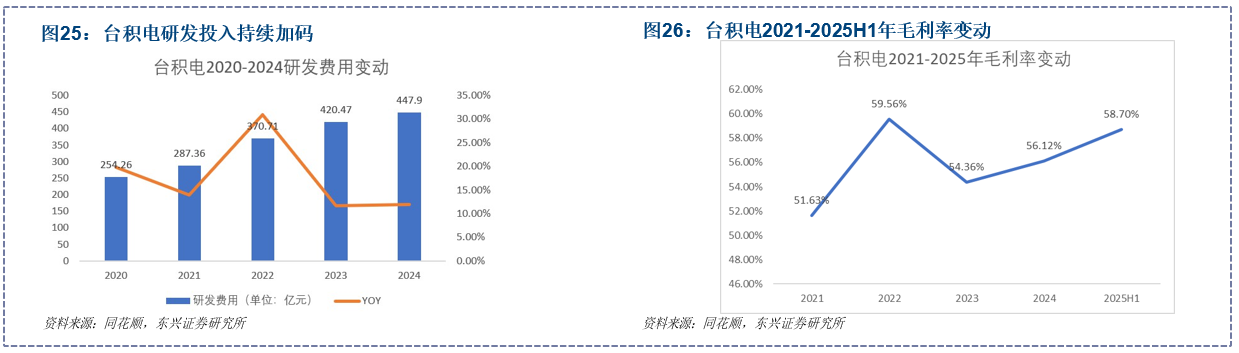

台积电在研发方面投入大量资金，以保持在先进制程技术开发中的领先地位。2019-2023年，台积电研发投入持续增长，研发费用从2019年254亿元到2023年447亿元，翻倍增长。公司的研发工作分为中央的研发活动和各个晶圆厂进行的活动。中央的研发活动主要致力于开发新的逻辑、SoC、衍生产品和封装／系统级封装（SIP）技术，以及具有成本效益的3D晶圆级系统整合解决方案，包括 InFO、 CoWoS®和TSMC-SoIC®技术。晶圆厂层面的研发活动主要集中在升级制程制造技术上。

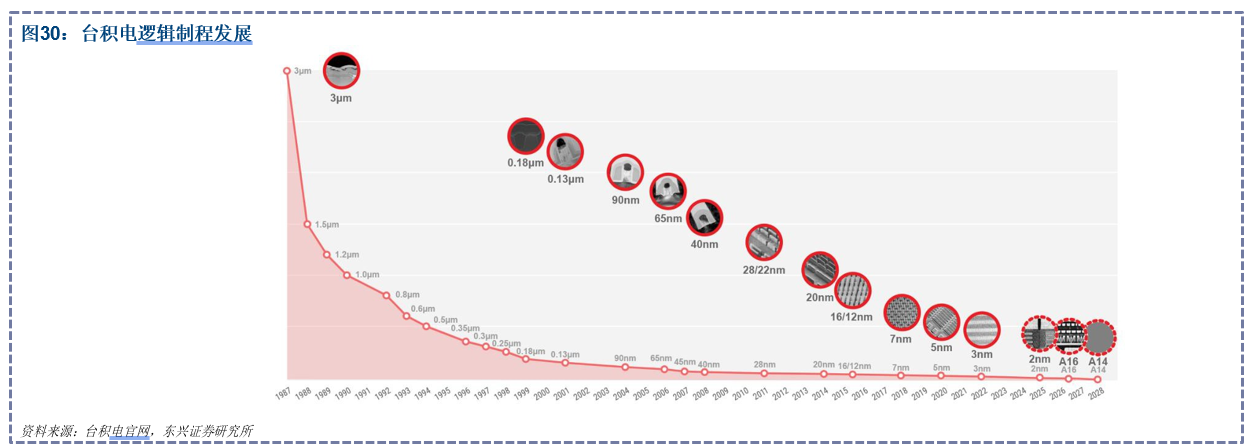

2024年，台积电2nm研发着重于基础制程制定、良率精进、晶体管及导线效能改善以及可靠性评估。发展低阻值重置导线层与超高效能金属层间电容，持续进行2nm家族制程技术效能提升。随着2nm技术发展从基础制程制定阶段进展到良率提升阶段，台积公司在16埃

（A16）及 14埃（A14）技术开发方面取得了良好进展，相较于2奈米制程技术，A14、A16平台制程技术预期将提供优越的速度、功耗以及密度的改善。

台积电的毛利率始终维持在较高水平，2021 年以 51.63% 为起点，2022 年跃升至 59.56%，虽 2023 年阶段性回调至 54.36%，但 2024

年、2025 年上半年持续反弹，2025 年上半年达 58.70%，逼近 2022 年峰值。

5. 台积电：AI需求持续增长，HPC成为业绩增长的强大引擎

台积电在2024年第四季度实现了收入和利润的强劲增长，先进制程（3nm和5nm）成为主要推动力，AI和HPC需求的增长也为台积电未来长期发展奠定了良好的基础。2024年客户对AI相关的需求十分强劲，AI加速器收入（用于数据中心AI训练和影响的AIGPU、AIASIC和 HBM控制器）占总收入的15%左右，同比增长两倍以上，预计2025年A来I的自收入还将翻番。AI将成为HPC平台增长的最强大驱动力，

并成为台积电未来几年整体收入增长的最大贡献来源，预计2024-2029年A来I的自收入CAGR将达约45%，公司整体营收五年CAGR预计

达到20%。

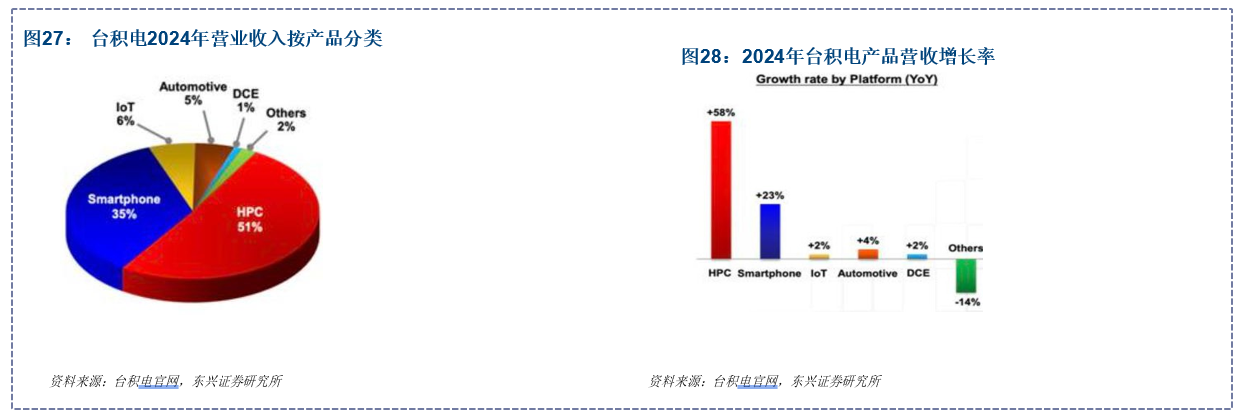

2024年公司营业收入分产品类型来看，高性能计算（HPC）、智能手机、笔记本电脑、汽车和DCE的收入分别比2023年增长了58%、

23%、2%、4%和2%，而其他业务则下降了14%。其中，HPC（高性能计算机）占比最大达51%，手机为35%，台积电现任董事长魏哲家认为公司业绩增长很大程度是受到HPC驱动。

5. 台积电：3nm/2nm工艺主导高端市场，成熟制程竞争加剧

3nm/2nm工艺主导高端市场，台积电凭借领先技术不断扩大市场份额， 2024年先进制程营收占比达67% ，7nm以下制程市占率超90%，

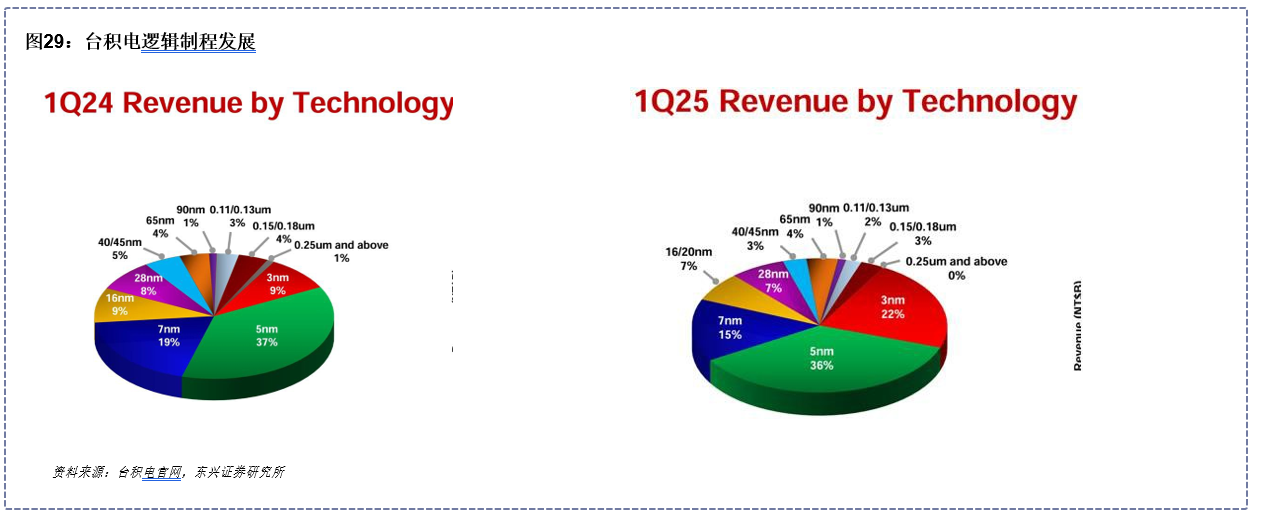

3nm市占率100%。台积电在先进制程领域持续保持2-3年的技术代差，3nm收入占比从2024Q1的9%，到2025年Q1增长至22%。2nm（N2）计划2025年下半年量产，1.6nm（A16）研发中，技术门槛通过High-NA EUV光刻机和GAAFET等新技术进一步拉大。

5. 台积电：3nm/2nm工艺主导高端市场，成熟制程竞争加剧

2025 年全球晶圆代工行业将呈现“先进制程主导增长，成熟制程竞争加剧”的发展趋势。具体来看，3nm 和 5/4nm 等先进制程的行业产能利用率将持续保持高位，但成熟制程价格持续承压的状态。3nm方面，该制程节点凭借苹果 A17 Pro / A18 Pro 芯片、x86 PC 处理器及其他应用处理器芯片（AP SoC）的巨大需求，在量产后第五个季度就实现了产能充分利用。4nm 和 5nm 方面，NVIDIA Rubin GPU、Google TPU v7、AWS Trainium 3 等专有 AI 芯片的相继推出，推动了 AI 与高性能计算（HPC）应用的需求持续攀升，从而带动了 5/4nm 制程产能的显著提升。再看成熟制程，2025 年成熟制程价格压力仍然较大。不过，成熟制程涉及的相关产品种类繁多且应用广泛，不同制程节点和应用场景的表现存在差异。具体应用领域，车用、工控等市场需求尚未完全复苏，MCU 市场也较为平淡；网通芯片需求正逐步攀升，用于 PC 的各类功能芯片需求表现较为良好；显示驱动 IC（DDI）受益于手机 OLED 渗透率的提升，也迎来发展红利。

5. 台积电：2nm工艺基于GAAFET架构

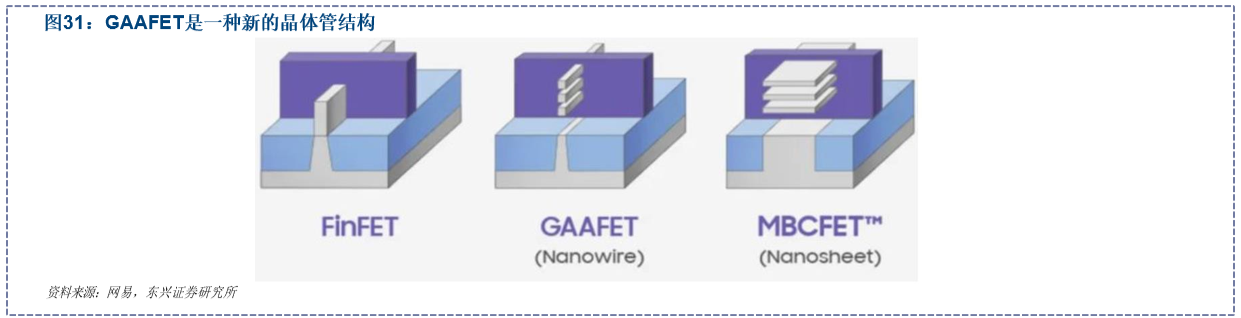

台积电的2nm计划于2025年下半年实现量产，2nm工艺基于 GAAFET（环绕栅极晶体管） 架构，这一技术是FinFET的下一代替代方案。集成电路的 5 nm 及以下技术节点的发展是FinFET 向 GAAFET 两种晶体管结构转变的技术阶段。FinFET 结构在 5 nm 以下节点将面临系列挑战：栅间距和金属间距缩小、亚阈值斜率（SS）增加、鳍栅高度的增加导致的电容增大等，需对其沟道材料进一步优化。而 GAAFET 采用在纳米线（NW）或纳米片（NS）的四面环栅的结构，比三栅的结构对沟道的电场控制能力更强5，n在m 及以下节点的发

展中具有结构优势，能更好地应对上述技术挑战，提供更高的性G能AA。FET 允许更高的晶体管密度和更小的泄漏电流，从而显著提升整体性能并降低功耗。根据台积电公布的数据，2nm 工艺相比当前主流的 N3E 工艺，提供：10%~15% 的性能提升（在相同功耗下） 25%~30% 的功耗降低（在相同性能下）晶体管密度大幅提升，每平方毫米可集成超过3亿个晶体管。

台积电2nm工艺的落地将影响多个技术领域：AI 加速器和高性能计算（HPC）：2nm将支撑更高频率、更低功耗的AI 芯片，有望推动AI推理终端化。移动终端与AR/VR设备：性能与能效比的大幅提升，将为下一代可穿戴设备与 XR 技术提供硬件支撑。汽车电子：高级自动驾驶系统对 SoC 性能的要求极高，2nm 将是关键突破点。未来几年，随着高性能终端、AI 推理芯片和智能汽车 SoC 的需求不断增长， 2nm 制程将成为高端芯片设计的核心基础。

5. 台积电：封装与制程双轨驱动

在2025年台积电技术研讨会上，台积电强调 ，制程技术和先进封装必须协同发展，才能满足下一代应用的需求。 封装不再仅仅是芯片的载体，在AI、HPC和系统级集成时代，它已成为创新的关键推动因素。

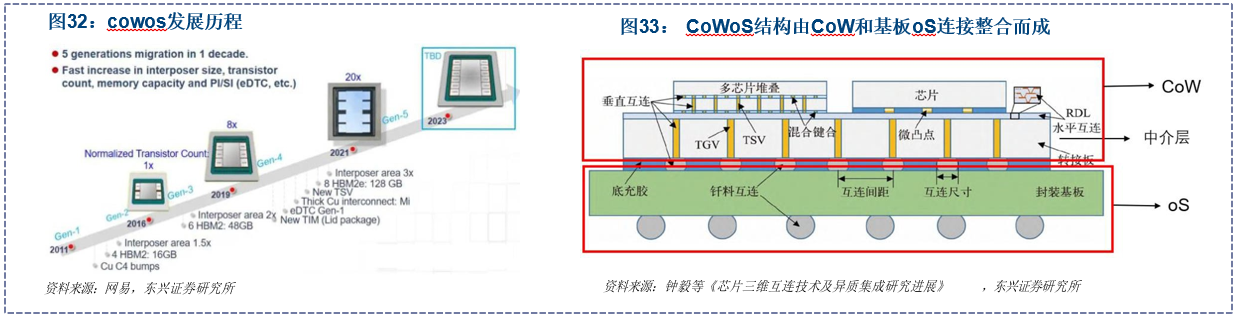

CoWoS是一种先进的封装技术，CoWoS的核心是将不同的芯片堆叠在同一片硅中介层实现多颗芯片互联。CoWoS支持硅中介层和有机中介层，包括：CoWoS-L，带有局部硅桥的有机中介层，用于高密度互连；CoWoS-R，纯有机中介层配置，适用于对成本敏感的应用。这些选项能够实现灵活的高带宽芯片间通信，特别适合需要HBM集成的HPC和AI工作负载。

在硅中介层中，台积电使用微凸块（μBmps）、硅穿孔（TSV）等技术，代替传统引线键合用于裸片间连接，大大提高了互联密度以及数据传输带宽。CoWoS技术实现了提高系统性能、降低功耗、缩小封装尺寸的目标，从而也使台积电在后续的封装技术保持领先。这也是目前火热的HBM内存、Chiplet等主要的封装技术。
