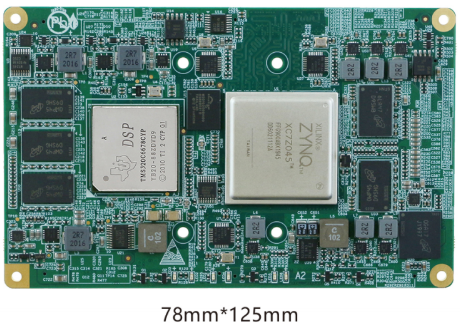

SOM-TL6678ZH 工业核心板

产品名称：工业核心板

产品规格：SOM-TL6678ZH

78mm*125mm

产品卖点：

●创龙科技 SOM-TL6678ZH 是一款基于 TI KeyStone 架构 C6000 系列 TMS320C6678 八核C66x 定点/浮点 DSP，以及 Xilinx Zynq-7000 系列 XC7Z045/XC7Z100 SoC 处理器设计的高端异构多核工业核心板。

●TMS320C6678 每核心主频可高达 1.25GHz，XC7Z045/XC7Z100 集成PS 端双核 ARM Cortex-A9 + PL 端 Kintex-7 架构 28nm 可编程逻辑资源。

●核心板内部 DSP 与ZYNQ 通过 SRIO 通信总线连接，并通过工业级高速 B2B 连接器引出千兆网口、PCIe、HyperLink、EMIF16、USB、CAN、UART、GTX 等通信接口。

●核心板经过专业的 PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

●用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

产品应用：软件无线电，雷达探测，光电探测，视频追踪，图像处理，水下探测，定位导航

产品详情：

DSP 端

● CPU: TI C6000 TMS320C6678

8x C66x 定点/浮点 DSP, 主频1/1.25GHz

● ROM: 128MByte NAND FLASH, 128Mbit SPI NOR FLASH, 1Mbit EEPROM

● RAM: 2GByte DDR3

ZYNQ 端

● CPU: Xilinx Zynq-7000 XC7Z045/XC7Z100-2FFG9001

2x ARM Cortex-A9, 主频800MHz, 2.5DMIPS/MHz Per Core

1x Kintex-7 架构可编程逻辑资源

● ROM: PS 端：128Mbit SPINOR FLASH, PS 端：8GByte eMMC

● RAM: PS: 单通道32bit DDR总线，1GByte DDR3, PL: 单通道32bit DDR总线，2GByte DDR3
