摘要

Q1:CoWoS是什么？CoWoS 严格来说属于 2.5D 先进封装技术，由 CoW 和 oS 组合而来：先将芯片通过 Chip on Wafer（CoW）的封装制程连接至硅晶圆，再把CoW 芯片与基板（Substrate）连接，整合成 CoWoS。核心是将不同的芯片堆叠在同一片硅中介层实现多颗芯片互联。CoWoS自2011年经台积电开发后，经历5次技术迭代；台积电将CoWoS封装技术分为三种类型——CoWoS-S、CoWoS-R、 CoWoS-L,不同类型在技术特点和应用有所区别。

Q2：CoWoS的优势与挑战？ CoWoS的目前具有：高度集成、高速和高可靠性、高性价比等优势。 但与此同时CoWoS面临：制造复杂性、集成和良率挑战、电气挑战、散热的挑战。

Q3：产业市场现状？后摩尔时代，先进制程工艺演进逼近物理极限，先进封装（AP）成了延续芯片新能持续提升的道路之一。2025年中国先进封装市场规模将超过1100亿元，年复合增长率达26.5%。CoWoS先进封装技术主要应用于AI算力芯片及HBM领域。英伟达是CoWoS主要需求大厂，在台积电的CoWoS产能中，英伟达占整体供应量比重超过50%。目前，HBM需要CoWoS等2.5D先进封装技术来实现，HBM的产能将受制于CoWoS产能，同时HBM需求激增进一步加剧了CoWoS封装的供不应求情况。

Q4：中国大陆主要有哪些企业参与？ 目前国内长电科技、通富微电、华天科技等企业参与。长电科技拥有高集成度的晶圆级 WLP、2.5D/3D、系统级（SiP）封装技术和高性能的 Flip Chip 和引线互联封装技术；通富微电超大尺寸2D+封装技术及3维堆叠封装技术均获得验证通过；华天科技已掌握了SiP、FC、TSV、Bumping、Fan-Out、WLP、3D等集成电路先进封装技术，持续推进FOPLP封装工艺开发和2.5D工艺验证。

Q5: CoWoS技术发展趋势？CoWoS-L有望成为下一阶段的主要封装类型。CoWoS-L结合了CoWoS-S和InFO技术的优点，使用中介层与LSI芯片进行芯片间互连，并使用RDL层进行功率和信号传输，从而提供最灵活的集成 。在电气性能方面，CoWoS平台引入第一代深沟槽电容器（eDTC）是用于提升电气性能，通过连接所有LSI芯片的电容，CoWoS-L搭载多个LSI芯片，可以显著增加RI上的总eDTC电容。

投资建议：随着大算力时代的蓬勃兴起，先进封装是提升芯片性能的关键技术路径，AI加速发展驱动先进封装CoWoS需求旺盛，先进封装各产业链将持续受益；受益标的：长电科技、通富微电、华天科技、艾森股份、天承科技、华大九天、广立微、概伦电子。

风险提示：下游需求放缓、技术导入不及预期、客户导入不及预期、贸易摩擦加剧。

Q1

CoWoS是什么？

1. CoWoS是一种先进封装技术

CoWoS是一种先进的封装技术，能够将多个芯片堆叠在一起，然后封装在一个基板上，形成一个紧凑且高效的单元。

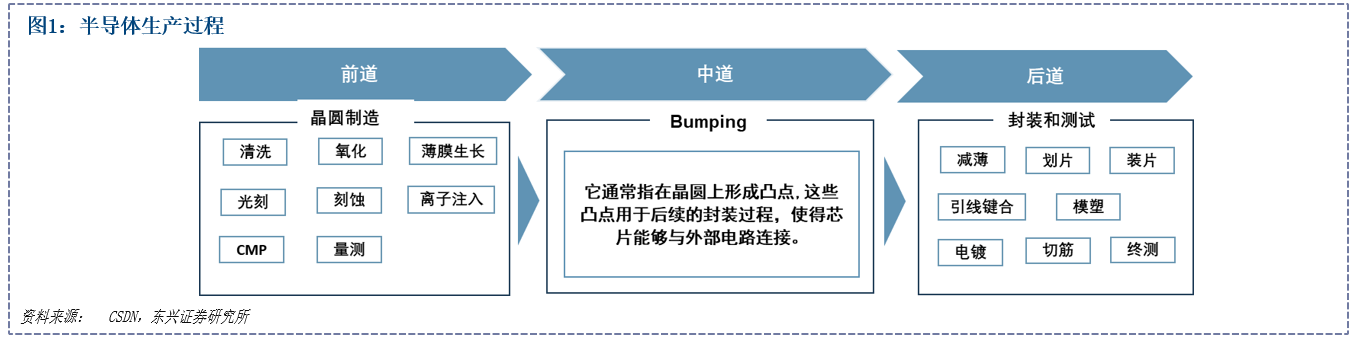

在芯片制造领域，前道、中道和后道指的是半导体生产过程中的三个主要阶段，具体如下：

前道（Front-End Manufacturing ）：前道工艺主要涉及晶圆制造，这是在空白的硅片上完成电路加工的过程，包括光刻、刻蚀、薄膜生长、离子注入、清洗、CMP（化学机械抛光）和量测等工艺步骤。这个阶段的目标是在硅片上形成晶体管和其他有源器件，以及多层互连结构。

中道（Middle-End Manufacturing）： 中道是介于晶圆制造和封装测试之间的一个环节，有时也被称作 “Bumping”。它通常指的是在晶圆上形成的凸点（Bumps），这些凸点用于后续的封装过程，使得芯片能够与外部电路连接。中道制造随着高密度芯片需求的增长而变得越来越重要，尤其是在倒装芯片（Flip-Chip）技术中。

后道（Back-End Manufacturing）： 后道工艺主要涉及封装和测试。包括减薄、划片、装片、引线键合、模塑、电镀、切筋 / 成型和终测

等步骤。这个阶段的目标是将圆形的硅片切割成单独的芯片颗粒，完成外壳封装，并进行电气测试以确保性能符合标准。

1. CoWoS由CoW芯片与基板oS连接整合而成

目前集成电路前道制程工艺发展受限，但随着大模型和 AIGC 等新兴应用场景的快速发展，科技产业对于芯片性能的要求日益提高，越来越多集成电路企业转向后道先进封装工艺寻求先进技术方案，以确保产品性能的持续提升。2.5D 封装、3D 封装等均被认为属于先进封装范畴。

2.5D 封装： 这种封装方式是将芯片堆叠在中介层之上，通过微小的金属线连接不同的芯片，实现电子信号的整合。

3D 封装： 更进一步，3D 封装技术允许芯片垂直堆叠，这为高性能逻辑芯片和 SoC（System on Chip）的制造提供了可能。

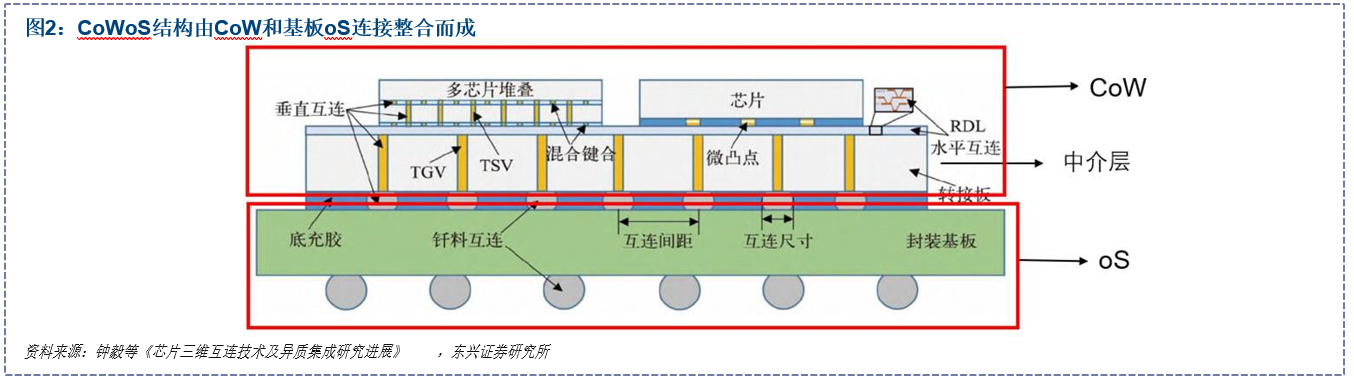

CoWoS 严格来说属于 2.5D 先进封装技术，由 CoW 和 oS 组合而来：先将芯片通过 Chip on Wafer（CoW）的封装制程连接至硅晶圆，再把 CoW 芯片与基板（Substrate）连接，整合成 CoWoS。核心是将不同的芯片堆叠在同一片硅中介层实现多颗芯片互联。

1. CoWoS发展历程

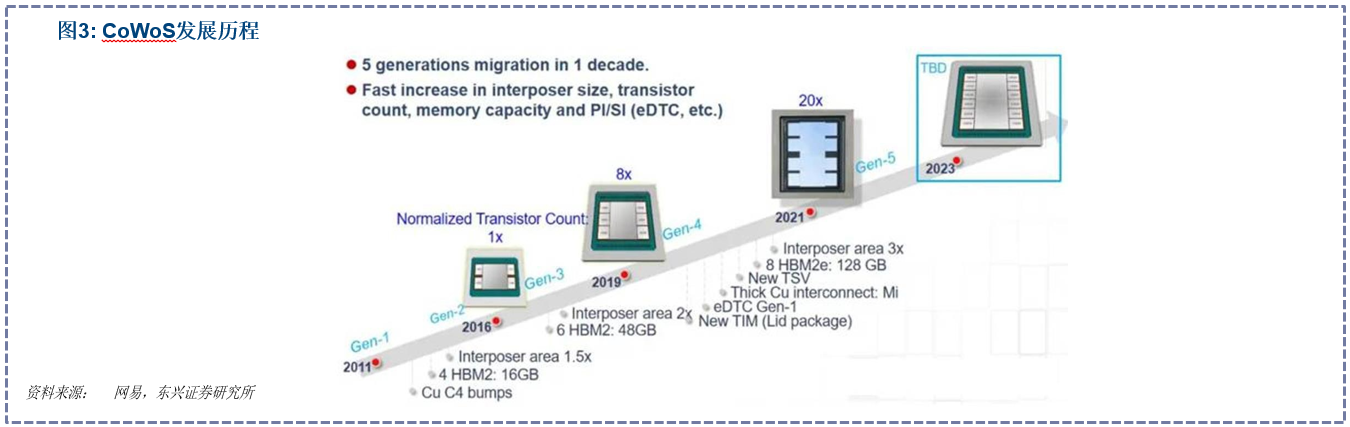

2011年台积电开发出的第一代CoWoS-S硅中介层最大面积为775mm²，已经接近掩膜版的曝光尺寸极限（858mm²），对此，台积电研发出光罩拼接技术突破了该瓶颈，光罩拼接即两个光罩组合，产生重合部分的RDL互联需做到一致。

突破光罩限制后，2014年台积电第二代CoWoS-S产品的硅中介层面积达到1150mm²，第三代、第四代、第五代、第六代硅中介层面积分别为1245mm²、1660mm²、2500mm²、3320mm²，对应的集成芯片数量分别为1个soc+4个HBM（内存16GB）、1个soc+6个HBM（内存 48GB）、2个soc+8个HBM（内存128GB）、2个soc+12个HBM。

硅转接板面积不断增加，便于集成更多元器件，从第三代开始，CoWoS由同质集成转变为异质集成。第五代芯片不仅对逻辑与内存进行了改进，还针对硅中介层的RDL、TSV进行改进，在硅中介层加入了eDTC（嵌入式深沟槽电容器）以进一步稳定电源系统。

1. CoWoS的种类按中介层的不同可分为三种

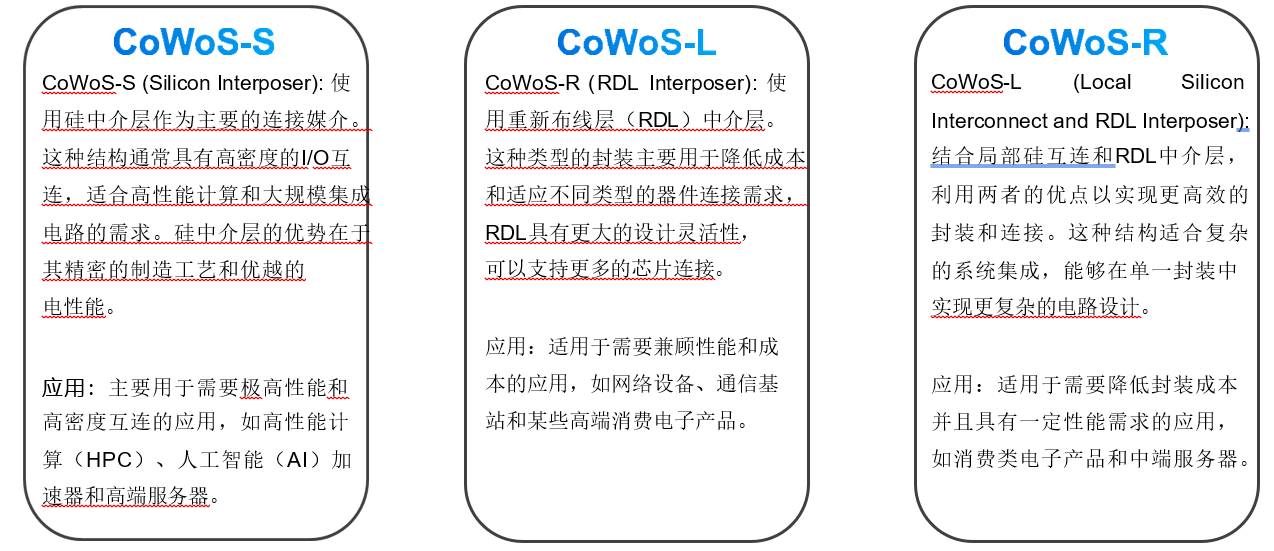

台积电将CoWoS封装技术分为三种类型——CoWoS-S、CoWoS-R、 CoWoS-L。其主要区别在于中介

层的不同：

Q2

CoWoS的优势与挑战？

2. CoWoS的优势

高度集成

CoWoS封装技术的一个显著特点是它可以实现高度集成，这意味着多个芯片在一个封装中可以实现高度集成，从而可以在更小的空间内提供更强大的功能。这种技术特别适用于那些对空间效率有极高要求的行业，如互联网、5G和人工智能。

高速和高可靠性

由于芯片与晶圆直接相连，CoWoS封装技术可以提高信号传输速度和可靠性。此外，它还能有效地缩短电子器件的信号传输距离，从而减少传输时延和能量损失。

高性价比

相比于传统的封装技术，CoWoS技术可以降低芯片的制造成本和封装成本。这是因为它避免了传统封装技术中的繁琐步骤，如铜线缠绕、耗材成本高等，从而可以提高生产效率和降低成本。

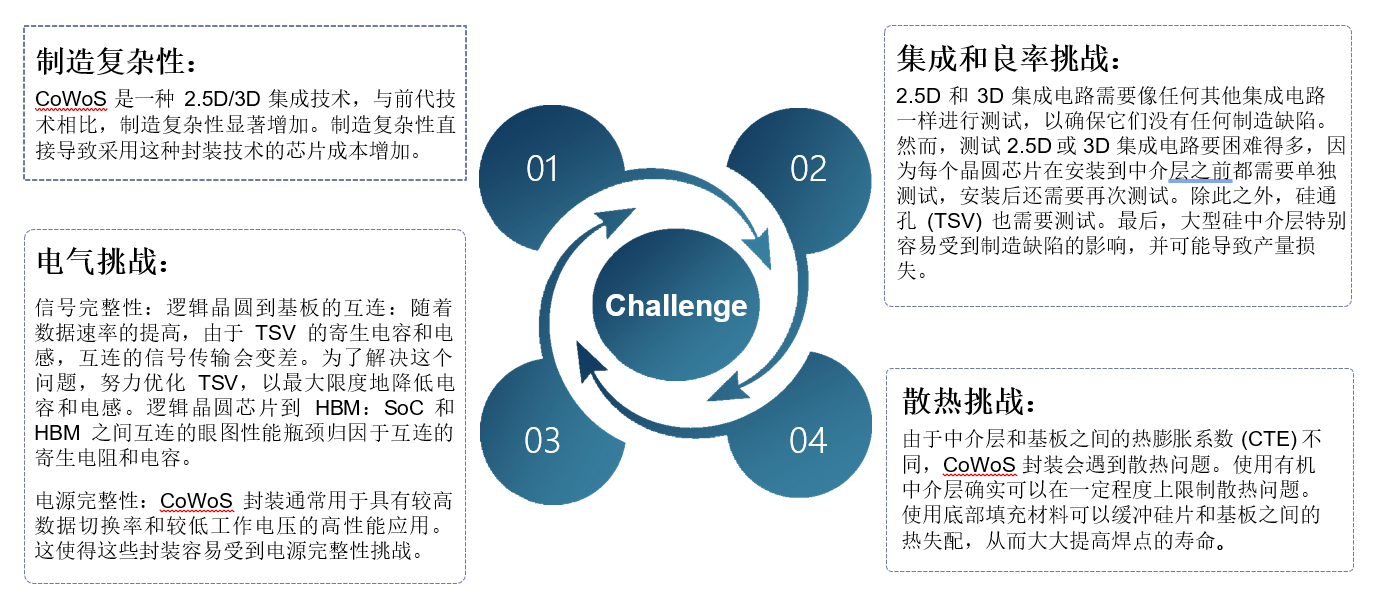

2. CoWoS的挑战

Q3

产业市场现状？

3.市场规模呈蓬勃发展态势

后摩尔时代，先进制程工艺演进逼近物理极限，先进封装（AP）成了延续芯片新能持续提升的道路之一。传统的芯片封装方式已经无法满足如

此巨大的数据处理需求，先进封装的重要性日益凸显。近年来，先进封装市场规模不断扩大，多样化的AP平台，包括扇出封装、WLCSP、

fcBGA/CSP、SiP 和 2.5D/3D 堆叠封装，加上异构和小芯片的变革潜力，正在重塑半导体格局。

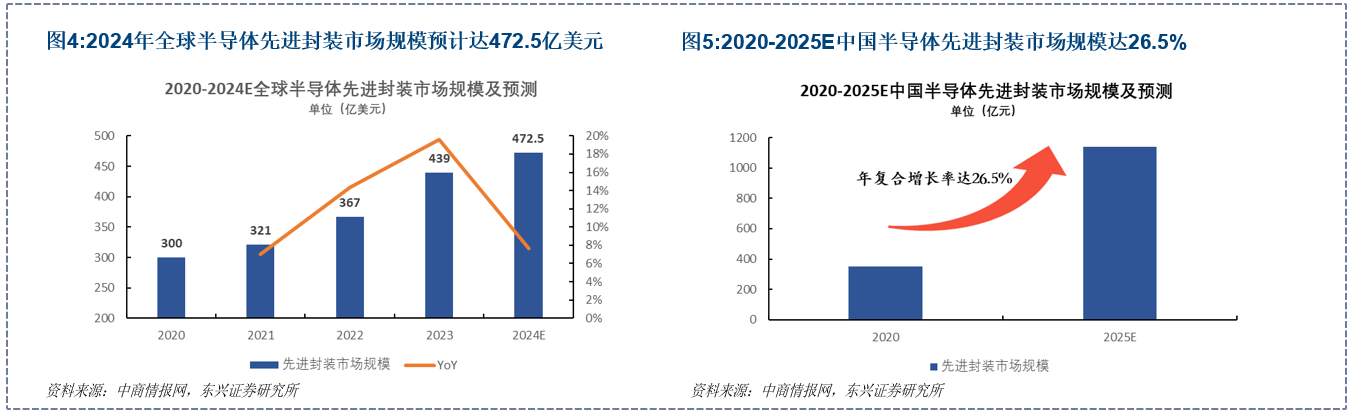

2020年-2023年，全球半导体先进封装市场规模稳步上升。自2020年的300亿美元上升至2023年的439亿美元，年复合增长率为13.5%。同时预

计2024年，全球半导体先进封装市场规模将进一步上升，达472.5亿美元。

在全球趋势下，中国半导体先进封装市场也迎来春天。2020年，中国半导体先进封装市场规模为351.3亿元，据中商产业研究院预测，2025年中国先进封装市场规模将超过1100亿元，年复合增长率达26.5%。

3. CoWoS需求上升—高性能GPU

CoWoS先进封装技术主要应用于AI算力芯片及HBM领域。英伟达是CoWoS主要需求大厂，在台积电的CoWoS产能中，英伟达占整体供

应量比重超过50%。其中Hopper系列的A100和H100、Blackwell Ultra 使用台积电CoWoS封装工艺。

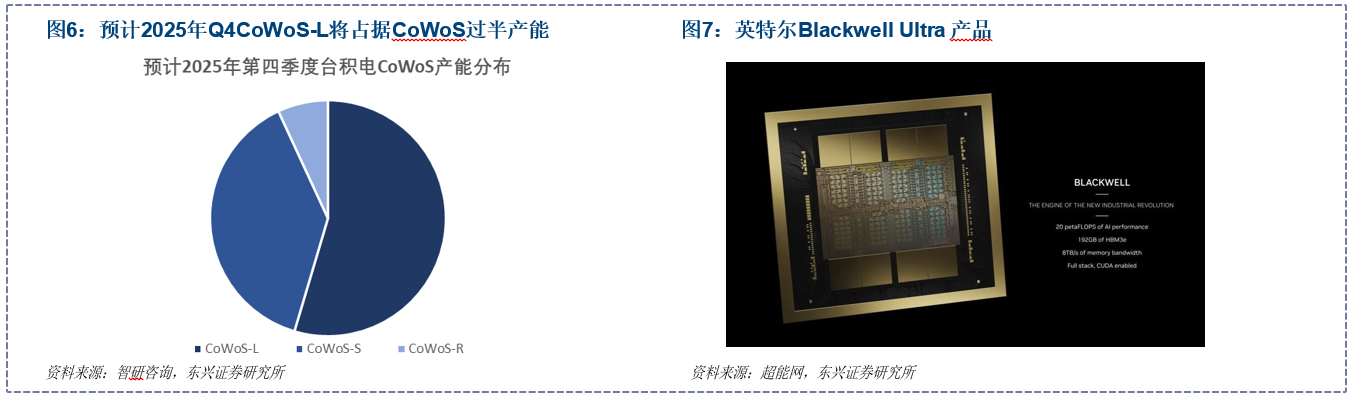

作为台积电CoWoS封装技术的最大客户，英伟达的需求将对市场格局产生重要影响。受益于英伟达Blackwell系列GPU的量产，台积电预计将从2025年第四季度开始，将CoWoS封装工艺从CoWoS-Short（CoWoS-S）转向CoWoS-Long（CoWoS-L）制程，使CoWoS-L成为其CoWoS技术的主要制程。到2025年第四季度，CoWoS-L将占台积电CoWoS总产能的54.6%，CoWoS-S占38.5%，而CoWoS-R则占 6.9%。这一转变不仅反映了市场需求的变化，也展示了英伟达在高性能GPU市场的强大影响力。除了英伟达，其他企业如博通和Marvell也在增加对台积电CoWoS产能的订单，以满足为谷歌和亚马逊提供ASIC（专用集成电路）设计服务的需求。

3. CoWoS需求上升--HBM

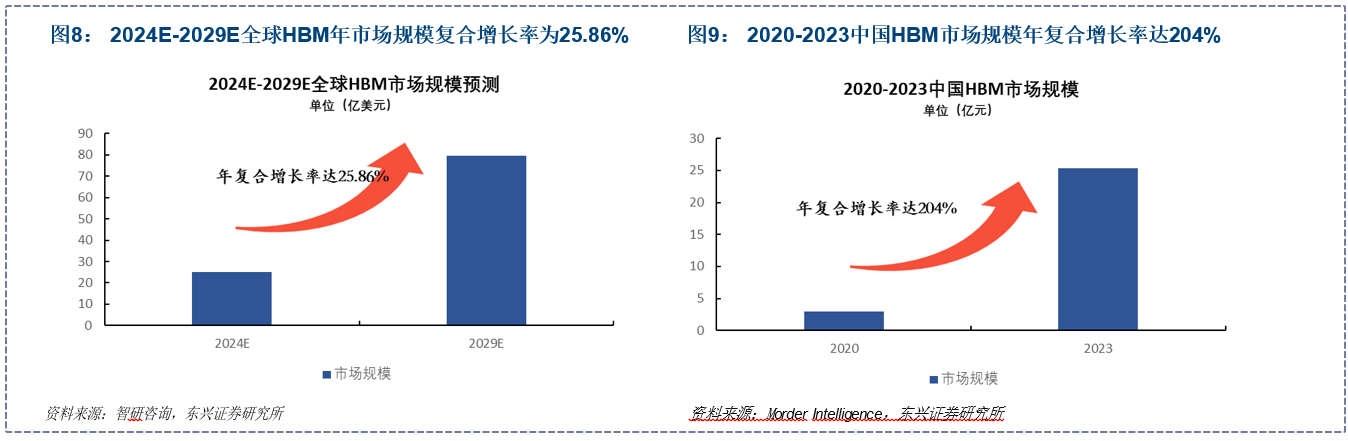

随着先进AI加速器、图形处理单元及高性能计算应用的蓬勃发展，所需处理的数据量正以前所未有的速度激增，这一趋势直接推动了高带宽内存（HBM）销量的急剧攀升。数据显示，2029年全球HBM行业市场规模达79.5亿美元；2020-2023年中国HBM市场规模自3亿元上升至25.3亿元，年复合增长率达204%。

HBM走线长度短、焊盘数高，在PCB甚至封装基板上无法实现密集且短的连接。因此还需要CoWoS等2.5D先进封装技术来实现。CoWoS 能以合理的成本提供更高的互连密度和更大的封装尺寸，目前大部分HBM均使用的此项技术。因此，HBM的产能都将受制于CoWoS产能。 HBM需求激增进一步加剧了CoWoS封装的供不应求情况。

Q4

中国大陆主要有哪些企业参与？

4.长电科技--全球第三大OSAT厂商，拥有六大生产基地

长电科技是全球领先的集成电路制造与技术服务提供商，在中国、韩国及新加坡拥有两大研发中心和六大集成电路成品生产基地，业务机构分布于世界各地，可与全球客户进行紧密的技术合作并提供高效的产业链支持。拥有高集成度的晶圆级 WLP、2.5D/3D、系统级

（SiP）封装技术和高性能的 Flip Chip 和引线互联封装技术。

2024年9月28日长电科技完成了对晟碟半导体（上海）有限公司80%股权的收购.本次收购加大先进闪存存储产品封装和测试产能布局的同时，进一步增强与全球存储巨头西部数据的合作关系，或将受益于存储芯片需求提升。

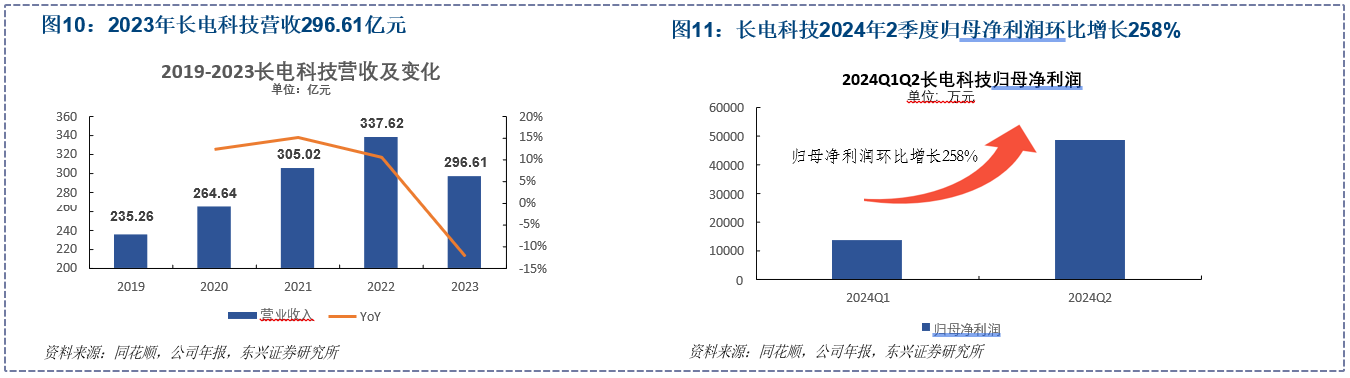

长电科技2024年2季度归母净利润环比增长258%，营收创同期历史新高。二季度实现收入为人民币86.4亿元，同比增长36.9%，环比增长

26.3%，创历史同期新高。二季度经营活动产生现金人民币16.5亿元，二季度扣除资产投资净支出人民币9.3亿元，自由现金流达人民币

7.2亿元。二季度归母净利润为人民币4.8亿元，同比增长25.5%，环比增长258.0%。

4.通富微电--行业一流的封装技术水平和广泛的产品布局优势

通富微电具有行业一流的封装技术水平和广泛的产品布局优势，先后承担了多项国家级技术改造、科技攻关项目，并取得了丰硕的技术创新成果：超大尺寸2D+封装技术及3维堆叠封装技术均获得验证通过；大尺寸多芯片chip last封装技术获得验证通过；国内首家WB分腔屏蔽技术研发及量产获得突破。公司在发展过程中不断加强自主创新，并在多个先进封装技术领域积极开展国内外专利布局。截至2023年12月31日，公司累计国内外专利申请达1,544件，先进封装技术布局占比超六成；同时，公司先后从富士通、卡西欧、AMD获得技术许可，使公司快速切入高端封测领域，为公司进一步向高阶封测迈进，奠定坚实的技术基础。面向未来高附加值产品以及市场热点方向，立足长远，大力开发扇出型、圆片级、倒装焊等封装技术并扩充其产能；此外，积极布局Chiplet、2D+等顶尖封装技术，形成了差异化竞争优 势。

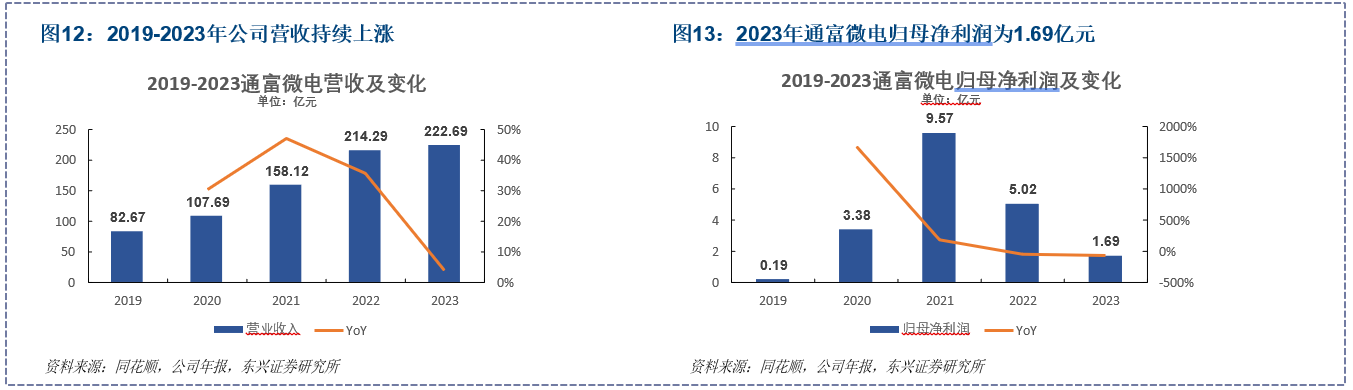

2019-2023公司营收持续增长。2023年实现营收222.69亿元，根据芯思想研究院发布的2023年全球委外封测榜单，在全球前十大封测企业2023年营收普遍下降的情况下，公司营收略有增长。

4.华天科技--持续开展先进封装技术和工艺研发

华天科技已掌握了SiP、FC、TSV、Bumping、Fan-Out、WLP、3D等集成电路先进封装技术，承担了多项国家重大科技专项项目（课题），荣获“中国半导体市场值得信赖品牌”、“中国半导体市场最具影响力企业”和“中国十大半导体封装测试企业”等荣誉和称号，多项产品和技术被评为“中国半导体创新产品和技术”

持续开展先进封装技术和工艺研发，推进FOPLP封装工艺开发和2.5D工艺验证; 通过汽车级AECQ100 Grade0封装工艺验证，具备3D NAND Flash 32层超薄芯片堆叠封装能力，完成高散热铟片FCBGA封装工艺、超薄芯片硅通孔TCB键合技术、HBPOP封装技术开发，应用于5G旗舰手机的高密度射频SiP模组、FC+WB混合封装的UFS3.1产品实现量产。

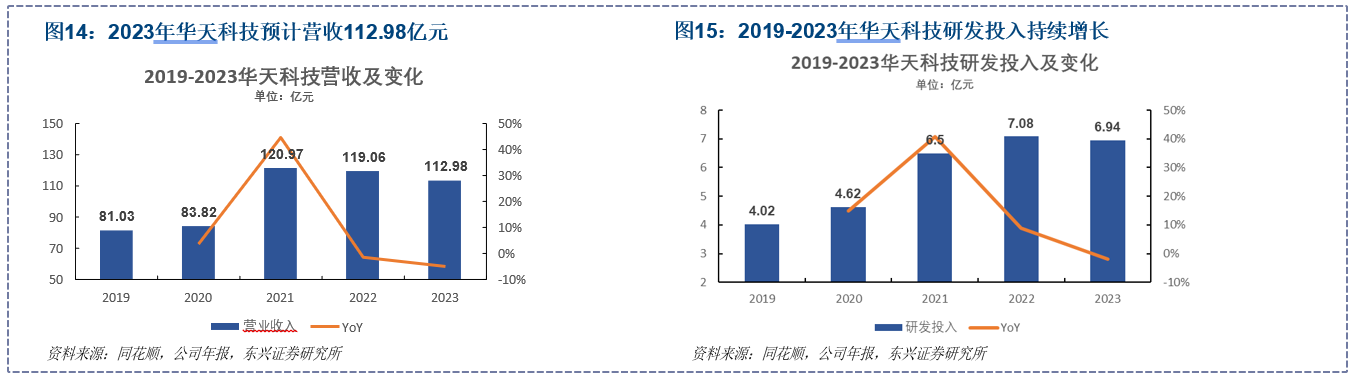

2024年前三季度华天科技实现营收预计105.31亿元,同比增长30.52%。2019-2023年华天科技研发投入持续增长，研发投入分别为4.02、

4.62、6.5、7.08、6.94亿元。

Q5

CoWoS技术发展趋势

5. CoWoS-L有望成为下一阶段的主要封装类型

CoWoS-L结合了CoWoS-S和InFO技术的优点，使用中介层与LSI芯片进行芯片间互连，并使用RDL层进行功率和信号传输，从而提供最灵活的集成。CoWoS-L的中介层包括多个局部硅互连（local silicon interconnect，LSI）芯片和全局重布线（global redistribution layers），形成一个重组的中介层（reconstituted interposer，RI），以替代CoWoS-S中的单片硅中介层。LSI芯片保留了硅中介层的所有优秀特性，包括保留亚微米铜互连、硅通孔（TSV）和嵌入式深沟槽电容器（eDTC），以确保良好的系统性能，同时避免了单个大型硅中介层的良率损失问题。

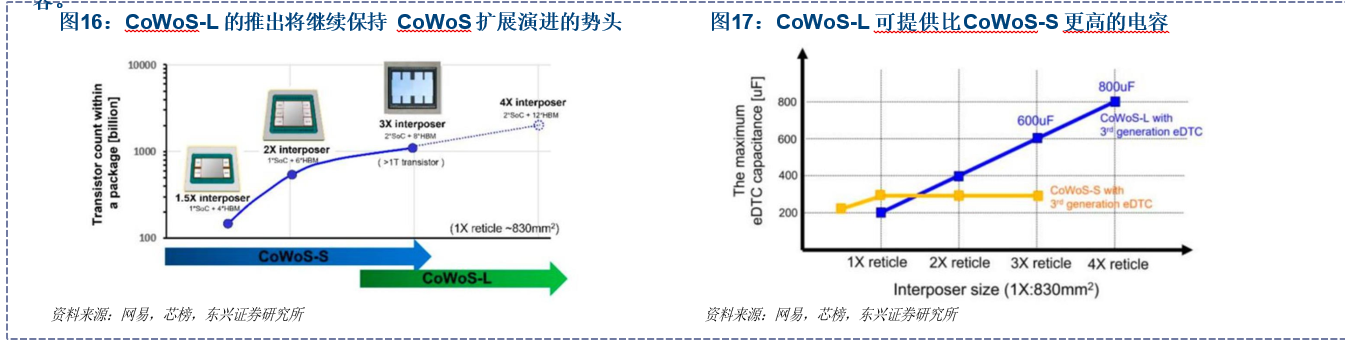

在电气性能方面，CoWoS平台引入第一代深沟槽电容器（eDTC）是用于提升电气性能。此前配备第一代eDTC的CoWoS可以将系统电源分配网络（PDN）的阻抗降低93%，压降比没有使用eDTC的情况低72%。此外，HBM VDDQ的同步开关噪声（SSN）可以在3.2 GHz时比没有eDTC的情况减少到38%。由于SSN减少，信号完整性也可以得到改善。CoWoS平台配合eDTC有利于电源完整性和信号完整性。新一代的eDTC可以提供1100 nF/mm²的电容密度。高电容密度为高速计算的电源效率提供了巨大的优势。出于良率考虑，单个硅芯片上 eDTC的最大面积上限约为300平方毫米。通过连接所有LSI芯片的电容，CoWoS-L搭载多个LSI芯片，可以显著增加RI上的总eDTC电容
