国星光电9.81亿重金加码Micro LED,MIP产品家族全面进化

Global PNG2025-07-31 11:48:27
0   收藏23 阅读
国星光电9.81亿重金加码Micro LED,MIP产品家族全面进化

国星光电9.81亿重金加码Micro LED,MIP产品家族全面进化

MicroLED.cn MiniLEDMicroLED 2025年07月30日 14:02 湖北

国星光电宣布拟募资不超过9.81亿元,其中超3.73亿元将重点投入。超高清Mini/Micro LED及显示模组项目,彰显其深耕Micro LED核心战场的决心。

为什么是MIP?
2025年被行业视为“MIP元年”。Micro LED in Package (MIP) 封装技术成功跨越量产瓶颈,实现成本大幅下降、良品率显著提升,打通大规模商用之路。市场预计到2028年,MI、指挥中心、舞台租赁等多种P将占据MLED直显市场35%份额,成为显示升级核心引擎。国星光电此时加码,旨在抢占先机。


国星MIP技术进化与产品矩阵:
国星光电在MIP领域持续领先,已构建强大的产品家族:

1.
MIP-IMD/CHIP系列 (基础与全场景覆盖):
发布于2024年,提供MIP-IMD和MIP-CHIP两大方案。
覆盖P0.6-P2.6间距,适配会议室、指挥中心、舞台租赁等多种场景。


▲MIP+GOB技术原理

2. MIP面板AS系列 (光学性能革新):
2025年技术升级关键成果,全球首发于Infocomm USA 2025。
创新融合GOB封装工艺,在模组表面覆盖高黑度、高精度、高硬度光学胶膜。
将离散点光源转换为均一面光源,显著提升显示效果。

3.

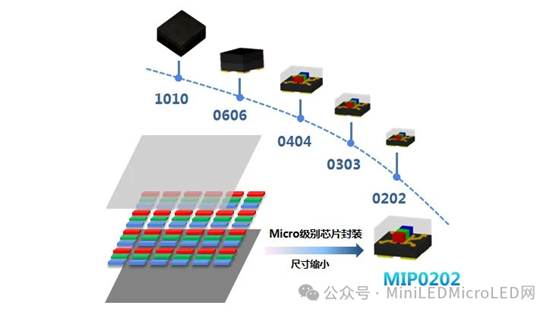

新成员:MIP0202器件 (微小尺寸突破):
封装后尺寸仅240μm×240μm,搭载小于2mil x 2mil的Micro LED芯片。
采用国星自研巨量转移封装技术和100%分测严选流程保证品质。
未来潜力:融合MIP+GOB技术后,可助力实现P0.4以下超微间距直显产品,3米外消除颗粒感,加速切入4K/8K超高清市场。



支撑体系:
国星吉利产业园(19万㎡)全面启用,为RGB小间距、Mini/Micro LED等高端产品提供强大的研发与量产保障。

总结与展望:
国星光电通过前瞻布局、技术迭代(如GOB应用)、量产突破和产品扩容(新增AS系列与0202器件),持续构筑其在Micro LED时代的MIP技术护城河。从基础系列到面板革新,再到微小尺寸突破,MIP产品家族的全面进化,展现了国星光电引领超高清显示技术潮流、为行业与客户创造价值的实力与承诺。
