晶圆真空吸盘详解

原创 芯片智造 Tom聊芯片智造 2023-08-10 10:08 发表于广东

在前两篇文章中 ，我们分别介绍了常见的晶圆吸附技术 ，静电吸盘的详 细原理 ，见文章：

常见的晶圆吸附技术

晶圆静电吸附（ESC） 详解

今天， 我们来详细介绍一下剩下的一种比较常见的晶圆吸附技术-真空 吸附。

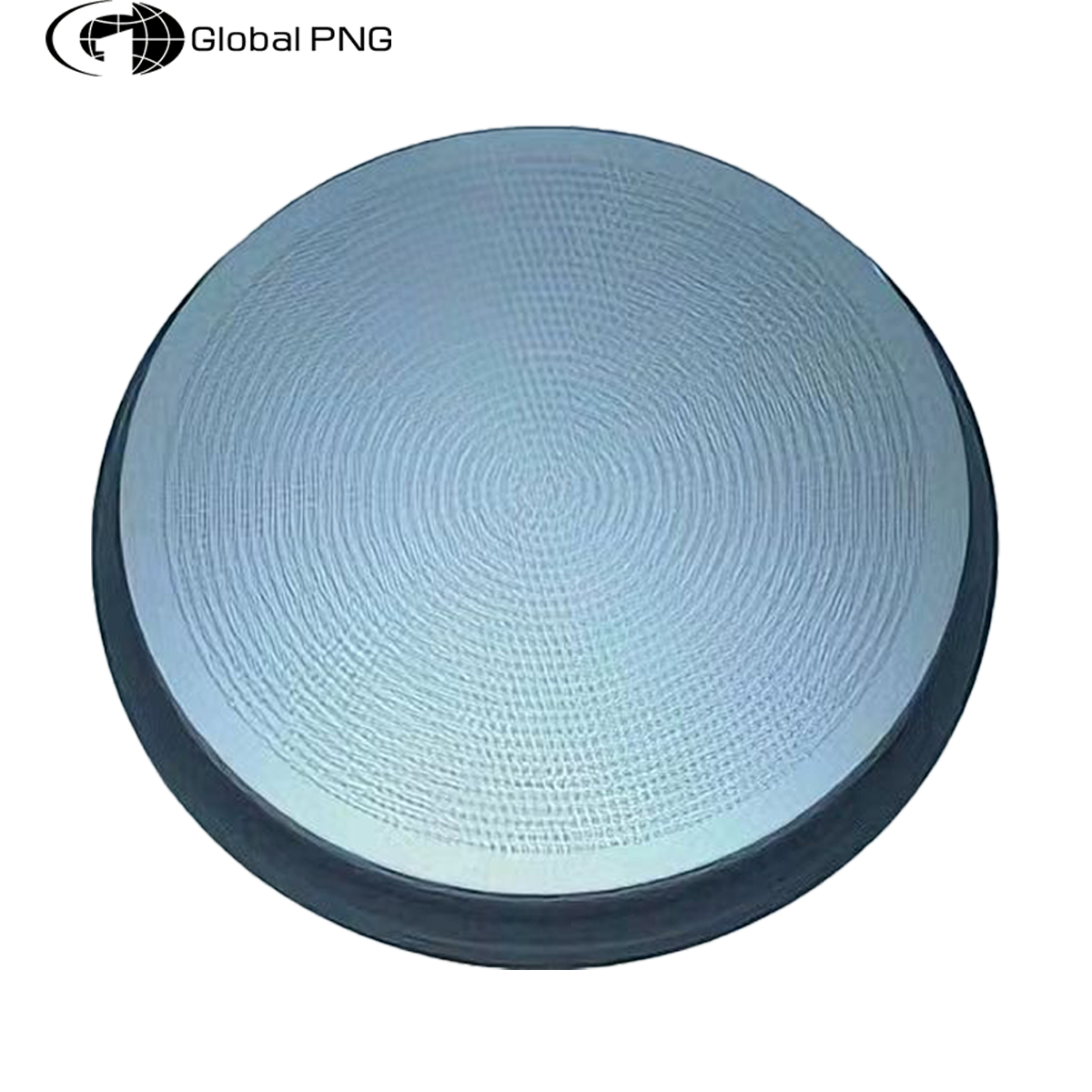

什么是真空吸盘？

晶圆真空吸盘通常由坚硬的表面构成 ，表面上有许多小孔或通道。通过 这些小孔， 吸盘可以与真空泵连接 ，从而产生真空效应。

当晶圆放置在吸盘上时 ，真空泵被打开 ，通过小孔抽取空气 ，从而在晶 圆和吸盘之间产生真空 。 这个真空效应产生了足够的吸力 ，将晶圆牢固地 吸附到吸盘表面上。

真空吸盘的形状尺寸？

点击加入作者的芯片制造与封装知识社区

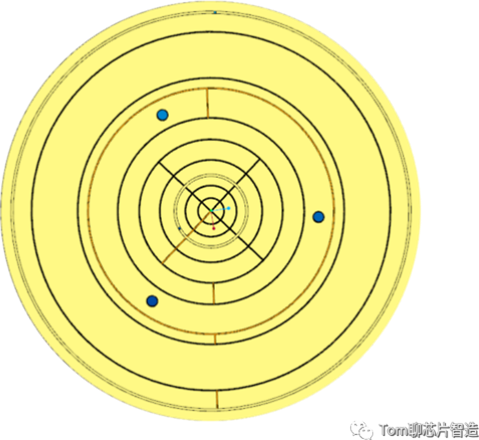

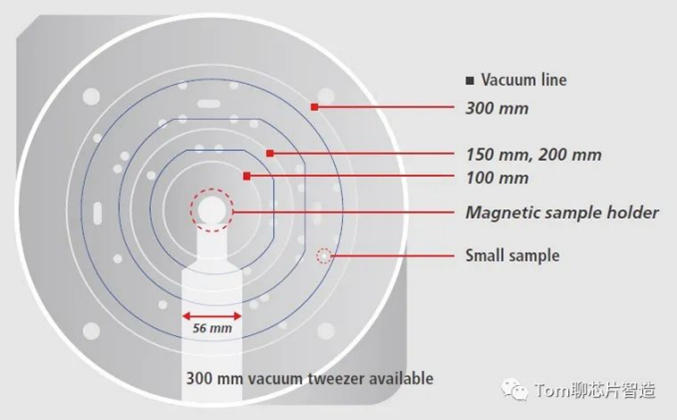

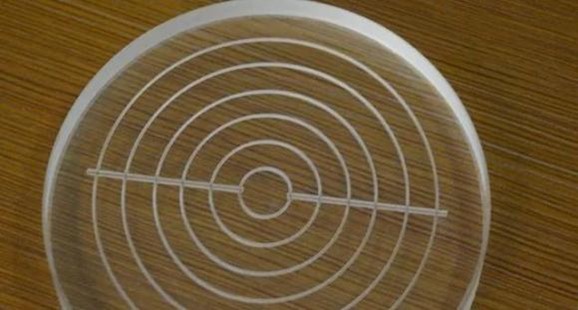

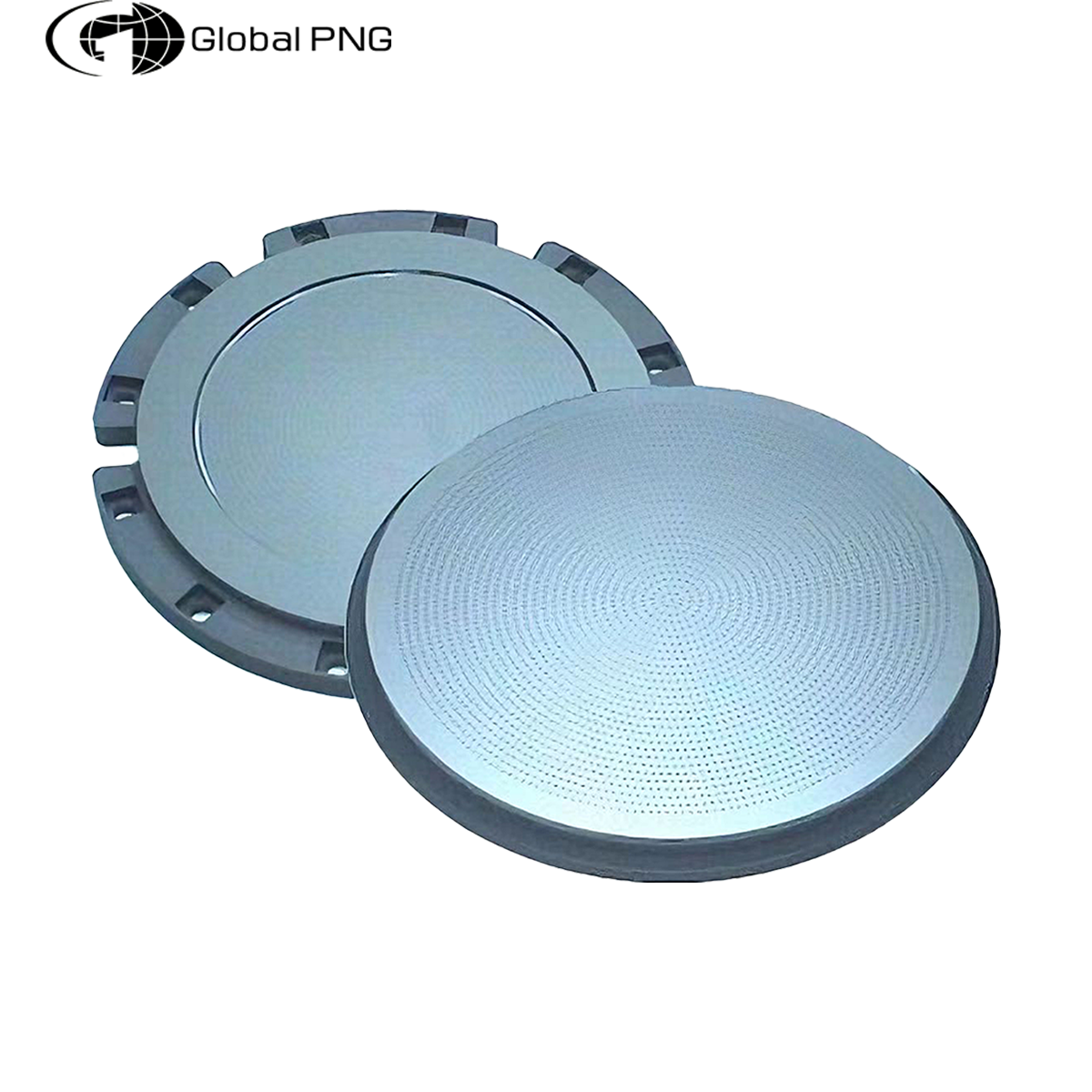

晶圆真空吸盘通常是圆形的 ，并且比晶圆尺寸稍大。 常见尺寸范围为直 径 50 毫米至 300 毫米以上 ，大多数真空吸盘采用同心圆环真空设计。 真 空吸盘通常与晶圆的标准尺寸相匹配， 且不同尺寸的晶圆对应对应尺寸的 吸盘， 一般不能混用。 例如， 150 毫米（6 inch） 吸盘可以固定150 毫米 晶圆 ，如果要兼容4inch晶圆 ，可能需要安装夹具。

真空吸盘的材质？

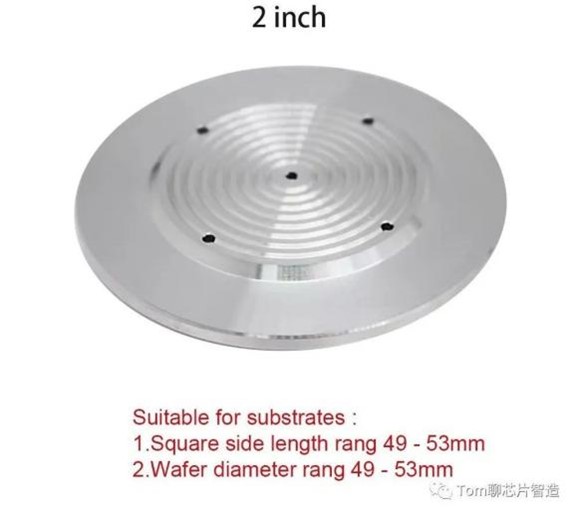

铝——吸盘由铝制成 ，铝是一种相对柔软、轻质、无磁性、耐腐蚀的材 料。使用铝卡盘以避免损坏工件。铝和铝合金的导热性和导电性非常好。

黄铜/青铜——吸盘由黄铜或青铜制成或内衬黄铜或青铜。 黄铜卡盘和 青铜卡盘可避免工件损坏， 同时仍提供适当的刚性和精确的固定和定位 。 铜和一些铜合金的导热性和导电性非常好， 在冷却或加热应用中会快速导 热 。 。 黄铜不适合用于高真空和高温腔室环境中的晶圆卡盘， 因为黄铜合 金中的锌很容易蒸发。

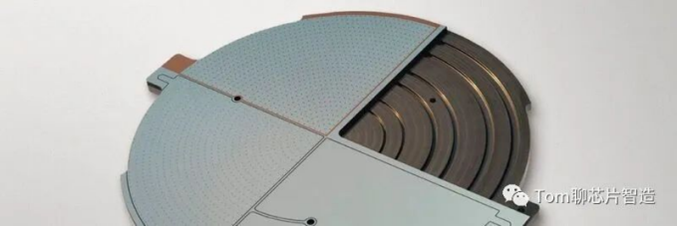

陶瓷- 陶瓷表面通常用于需要高纯度和化学稳定性的应用。 陶瓷是通过 矿物高温融合而生产的材料 。 一般来说， 陶瓷是电绝缘体或半导体， 并且具有高抗热击穿、侵蚀和损伤的能力。

碳化硅等复合材料

等等

真空吸盘类型

非热卡盘- 非热卡盘在室温下运行 ，没有加热或冷却功能。

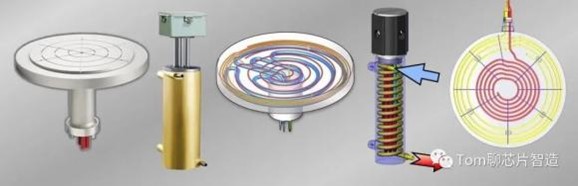

热卡盘- 热卡盘具有整体加热或冷却功能 ，可在加工过程中将晶圆保持 在特定温度。

真空吸盘重要的规格指标

外径——外径或宽度决定了可以固定的晶圆的尺寸

平整度——晶圆吸盘的平整度是一个重要的指标 ，通常以微米为单位。 对于极紫外光刻 ，需要具有高平坦度的晶圆卡盘进行聚焦。

温度范围——对于热吸盘 ，这表明热吸盘可以提供的温度控制范围。对 于非热吸盘 ，温度范围表示吸盘可以在不损坏的情况下运行的极限温度。

热稳定性——热稳定性表示热晶圆吸盘的温度控制水平。

热均匀性——整个晶圆表面温度控制的均匀性。具有高热均匀性的热卡 盘不会有热点或冷点。

电容——晶圆卡盘的电容是电气测试或探测中使用的卡盘的一个重要参 数。低电容更适合测试或探测。
