本文主要讲述从概念到架构来了解HBM技术。

HBM的概念

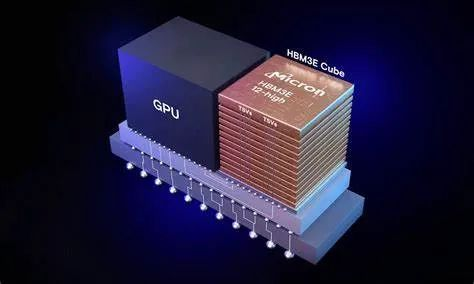

HBM（High Bandwidth Memory，高带宽内存）是一种能够实现高速、宽带宽数据传输的下一代DRAM技术和规范。其核心结构在于将多个DRAM芯片（通常4层、8层甚至12层）通过先进的封装技术垂直堆叠在一起。

正是由于HBM能以远超传统内存（如GDDR）的带宽（即数据传输速率）运行，因此它已成为高性能计算领域，特别是生成式AI所需GPU（图形处理器）的理想内存解决方案。

需要特别澄清的是，HBM与其说是一种新型DRAM芯片本身，不如说是一种定义了如何实现DRAM高速、宽带宽互连的物理和电气“接口规范”。通常，我们将基于此规范制造出来的堆叠式DRAM芯片组及其相关接口技术统称为“HBM”。

为何HBM被选用于AI GPU？

HBM对于AI应用至关重要，根本原因在于它能够支撑GPU以“高带宽、低延迟”的方式高效处理海量数据流。要深入理解其重要性，我们需要按顺序剖析三个核心概念：“GPU”、“带宽”、“VRAM”。

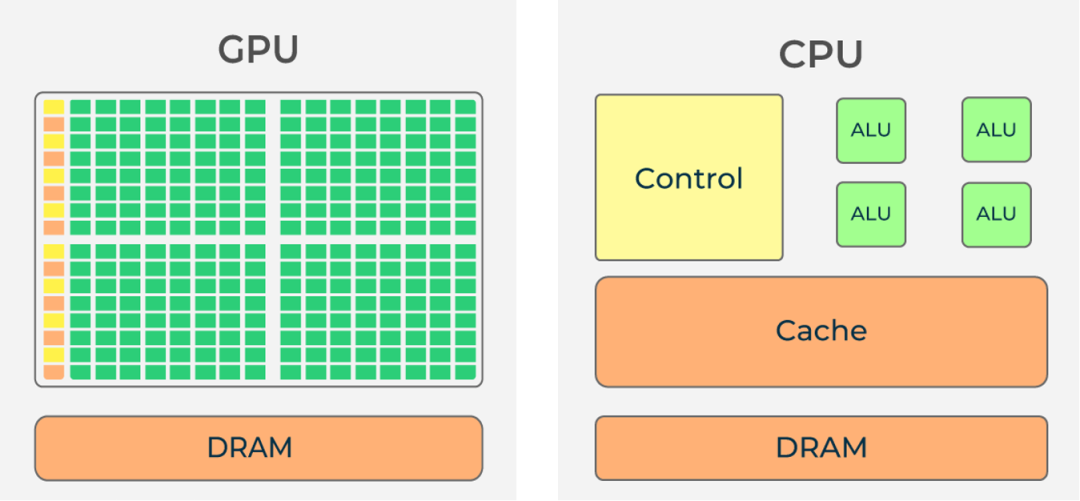

GPU是什么：与CPU的区别

GPU是“图形处理器（Graphic Processing Unit）”的简称，最初设计用于处理图像渲染和视频编码等任务，是一种高度并行的专用处理器（运算单元）。

其架构特点在于拥有数量庞大的计算核心（常达数千甚至上万核心，如NVIDIA H100拥有18432个CUDA核心），专门用于同时（并行）处理海量数据（如像素或AI计算中的矩阵元素）。

众所周知，CPU（中央处理器）是个人电脑和服务器中执行通用计算任务的核心。CPU通常拥有几个到十几个高性能核心（核心：CPU或GPU中实际执行算术逻辑运算的单元）。

由于每个CPU核心都具备强大的单线程性能和复杂的控制逻辑，因此它非常适合执行需要按顺序处理、逻辑复杂的计算和指令。然而，CPU核心数量相对有限，且通常一个核心一次只能高效处理一个主要线程，所以不太擅长同时处理大量简单但并行的任务。

与此形成鲜明对比的是，GPU则拥有数百至数千个（现代高端GPU可达数万个）相对精简但高度优化的核心，其设计精髓就在于同时（并行）处理海量的、相对简单的计算任务。

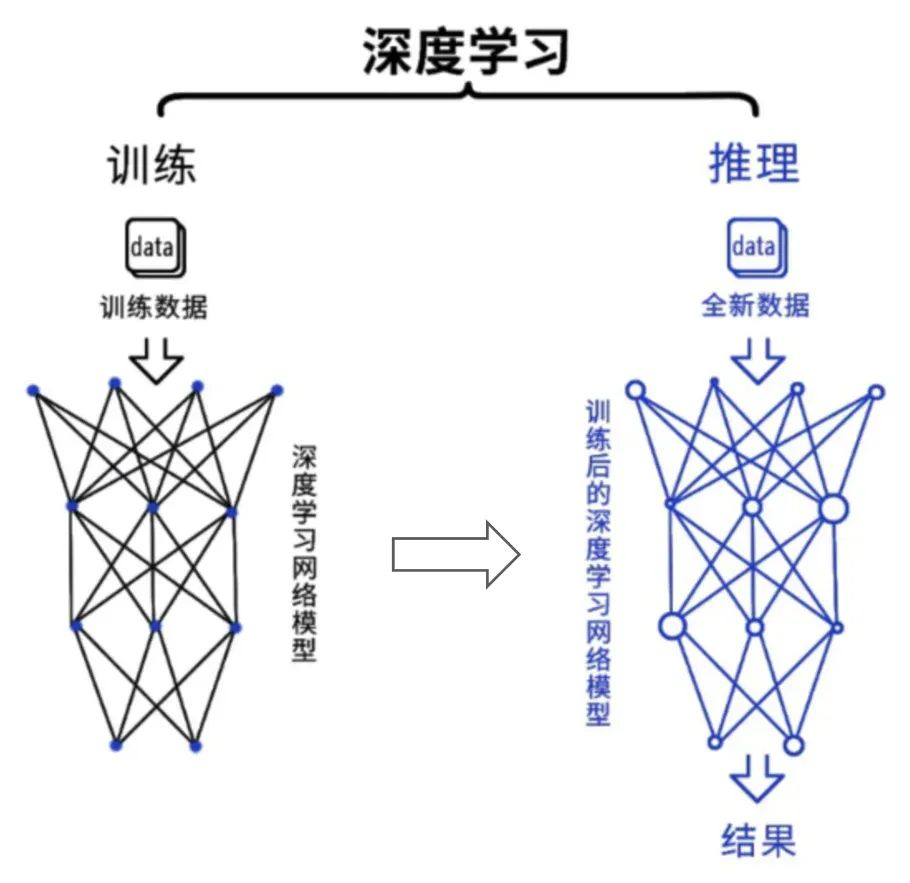

正是这种大规模并行架构的特性使其成为处理数据量极其庞大、计算模式相对规则的AI训练和推理的完美匹配，因此被广泛用作AI加速的核心芯片。

为什么需要HBM？

内存带宽的定义

首先，我们来了解什么是内存带宽？

内存带宽，简称带宽，memory bandwidth，指的是“单位时间内（通常以秒计）内存子系统能够传输的数据总量”。它直接衡量了处理器（如CPU或GPU）能够以多快的速度从与其相连的半导体内存（如DRAM）中读取数据或将计算结果写入内存。

更具体地说，如果某一内存系统一秒钟可以稳定传输100GB的数据，那么我们就称该内存的带宽为100GB/s。

带宽的数值大致可以用以下公式表示和估算：

内存带宽（GB/s） = [ 总线位宽（bit） × 有效传输速率（GT/s） ] ÷ 8

总线位宽 (位宽, bit)：内存接口一次能并行传输多少位（bit）的数据，这决定了数据通道的“宽度”。位宽越宽，单位时间能并排通过的“数据车道”就越多。例如，HBM2E的接口位宽可达1024位甚至更高，远超GDDR6的32位。

有效传输频率 (Hz / GT/s)：每秒能进行数据传输操作的次数。现代高速内存（如GDDR, HBM）通常使用双倍数据速率（DDR）或四倍数据速率（QDR）技术，在时钟信号的上升沿和下降沿都传输数据，有效频率往往是物理时钟频率的倍数（例如GDDR6的物理时钟可能为14-16GHz，有效传输速率可达16-22 GT/s）。

每时钟周期传输次数：取决于接口技术。例如：DDR SDRAM是2次/时钟（上升沿和下降沿各一次），而更先进的接口可能支持更多。

÷ 8：是将比特（bit）转换为字节（Byte）。1 字节（Byte）= 8 比特（bit），带宽标准单位是 GB/s（十亿字节/秒）。

由此可见，要获得更高的内存带宽，关键在于让数据传输既“跑得快”（高的有效传输频率），又“车道宽”（宽的总线位宽）。带宽的瓶颈往往受限于两者中最弱的环节。

在AI应用中，模型参数量巨大（可达数百GB甚至TB），计算过程中需要频繁地在GPU核心和内存之间交换海量参数和中间结果（激活值、梯度等）。为了确保GPU强大的计算能力不被数据供给拖累（即避免“喂不饱”GPU），“高带宽”的内存子系统就成为刚性需求。

HBM正是通过革命性地大幅增加总线位宽，即增加并行传输线路的数量，可达1024位甚至2048位），结合高速接口技术，才得以实现远超传统方案（如GDDR）的极高内存带宽（例如HBM3E可达1225GB/s以上）。

VRAM的作用

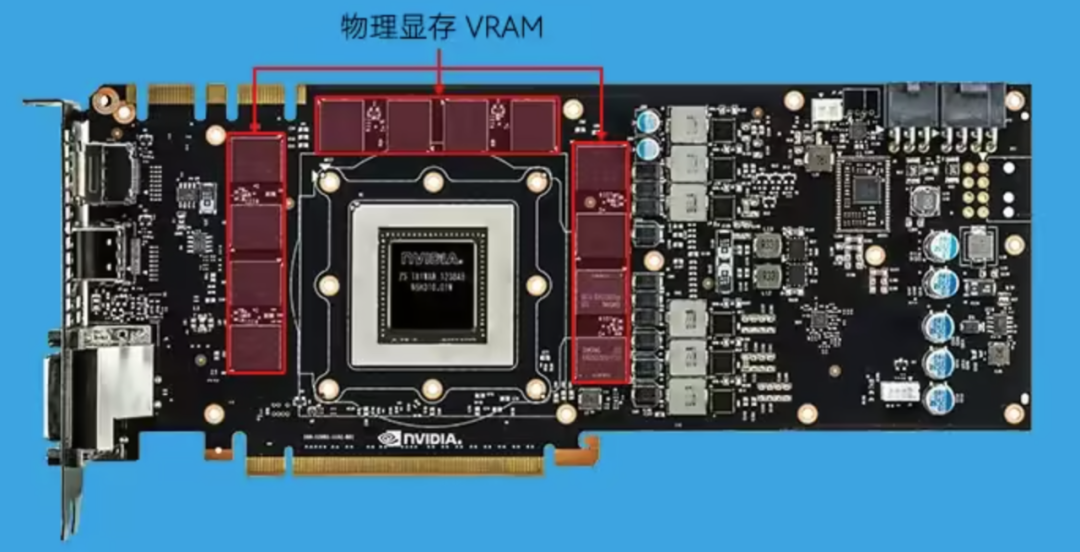

专为GPU设计的高速内存被称为VRAM（视频随机存储器，Video RAM），而当前在高端AI和计算领域占据主流地位的就是HBM。一张典型的显卡（或AI加速卡）的核心组件就是GPU芯片和与其紧密相连的VRAM模块（通常由多颗HBM堆栈组成）。

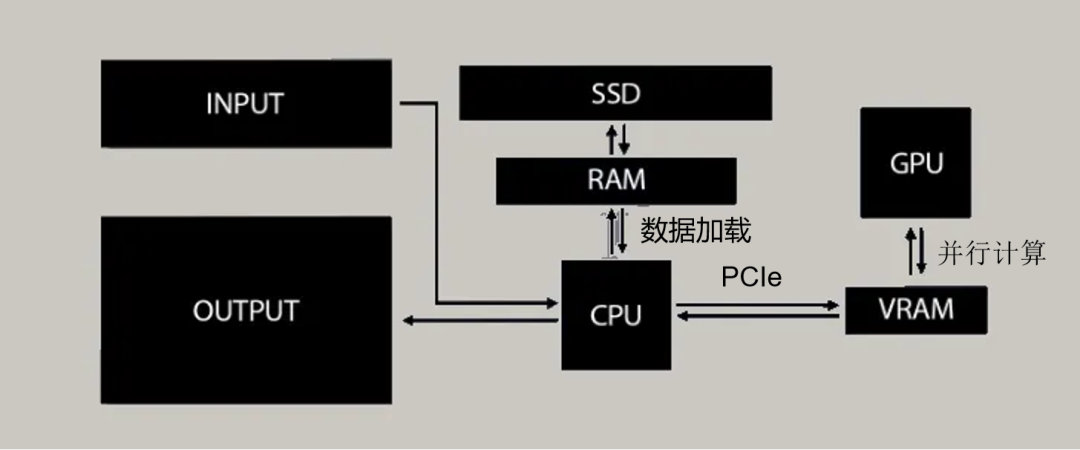

以下是GPU执行计算任务时典型的数据流：

1. 数据加载： 将计算所需的初始数据（输入数据）从较慢但容量更大的CPU系统内存（RAM）通过PCIe等接口传输到GPU专用的高速VRAM（HBM）中。

2. 并行计算： GPU的众多计算核心从高速的VRAM（HBM）中读取所需的数据片段，执行密集的并行计算（如矩阵乘法、卷积）。

3. 结果暂存： 计算产生的中间结果或最终结果被快速写回到VRAM（HBM）中暂存。

4. 数据输出/保存： 处理完成的数据最终从VRAM（HBM）传输回CPU系统内存（RAM）进行后续处理或存储，或者在某些情况下（如图形输出）直接从VRAM输出到显示接口。

在图像识别、自然语言处理（NLP）、大语言模型（LLM）训练/推理等AI任务中，模型包含数十亿甚至万亿参数，计算过程会产生海量的中间激活值和梯度数据。整个计算过程高度依赖在GPU核心和VRAM之间进行持续不断的高速数据交换。

因此，VRAM的性能，特别是其“高速读写海量数据”的能力，直接决定了GPU整体计算效率的上限。

虽然GPU依靠其海量的并行计算单元（核心）来加速处理，但如果这些核心急需的数据（指令、参数、中间结果）因为内存带宽不足或延迟过高而未能及时送达，计算单元就会陷入“饥饿”等待状态（Stall），导致宝贵的算力被白白浪费，整体性能无法发挥（形成“内存墙”或内存瓶颈）。

正因如此，对于追求极致性能的AI专用GPU（如NVIDIA H100, AMD MI300X等），HBM凭借其卓越的“高带宽”（满足数据吞吐需求）和“低延迟”（减少核心等待时间）特性，成为无可替代的内存解决方案。

HBM的结构

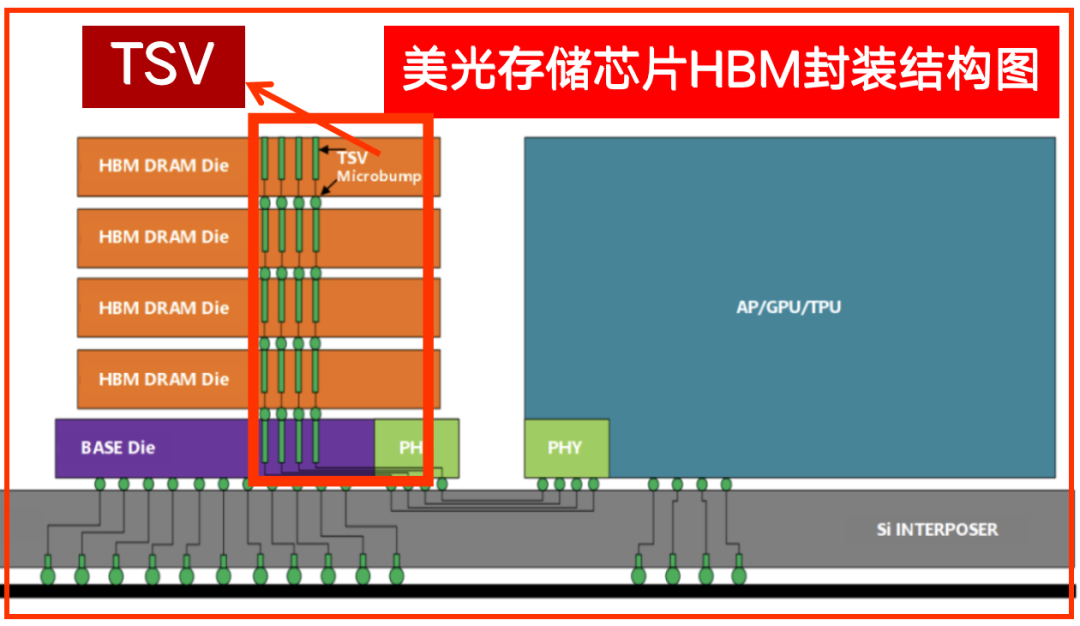

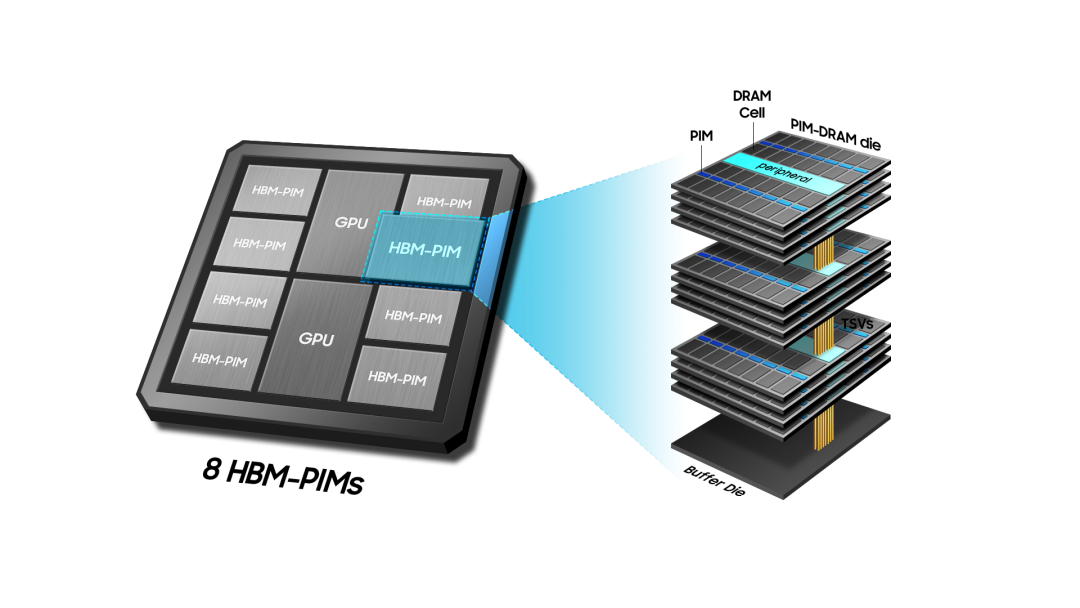

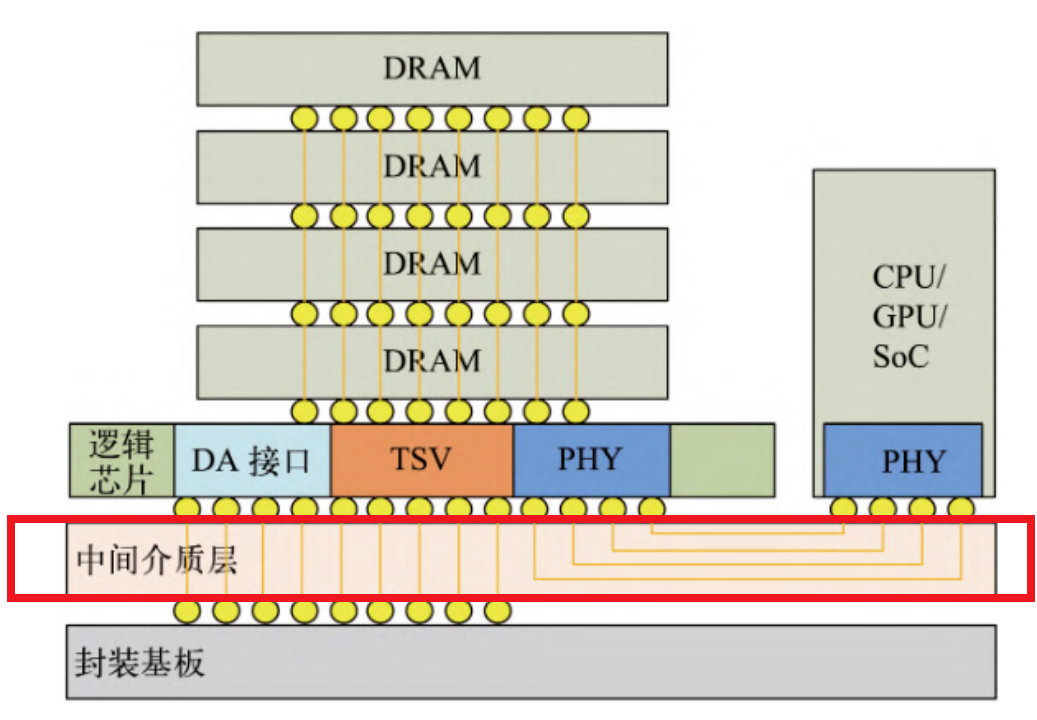

HBM的核心创新在于其独特的“3D堆叠封装”结构：HBM摒弃了传统内存芯片平铺的方式，它将多颗标准DRAM芯片（称为DRAM Die）像高楼一样垂直堆叠（3D Stacking）起来，并通过密集的硅通孔（TSV: Through-Silicon Via） 在垂直方向上将它们电学互连。

同时，每颗DRAM芯片通过极薄的粘合材料粘合，并通过微凸块（Microbumps）实现层间初步互连。

理解HBM高性能的关键在于以下三个相互协作的核心技术要素：

堆叠 (Stack)：垂直堆叠多层DRAM芯片，在单位面积上实现了存储容量的指数级增长（如8层堆叠提供8倍于单颗芯片的容量），实现了空间节省与大容量化。

TSV (硅通孔)：在堆叠的DRAM芯片内部钻孔并填充导电材料形成垂直通道（直径仅5-10微米），以此高密度、短距离的垂直布线直接连接上下层芯片的信号、电源和地线，从而实现了传统平面布线无法企及的极宽总线位宽（1024位以上）。

中间介质层 (Interposer)：一块承载GPU芯片和HBM堆栈的精密硅基板或有机基板。 它利用其表面和内部的高密度布线（线宽/线距可达微米级），将HBM堆栈的超宽接口与GPU芯片的高速I/O端口在极短距离内互连。

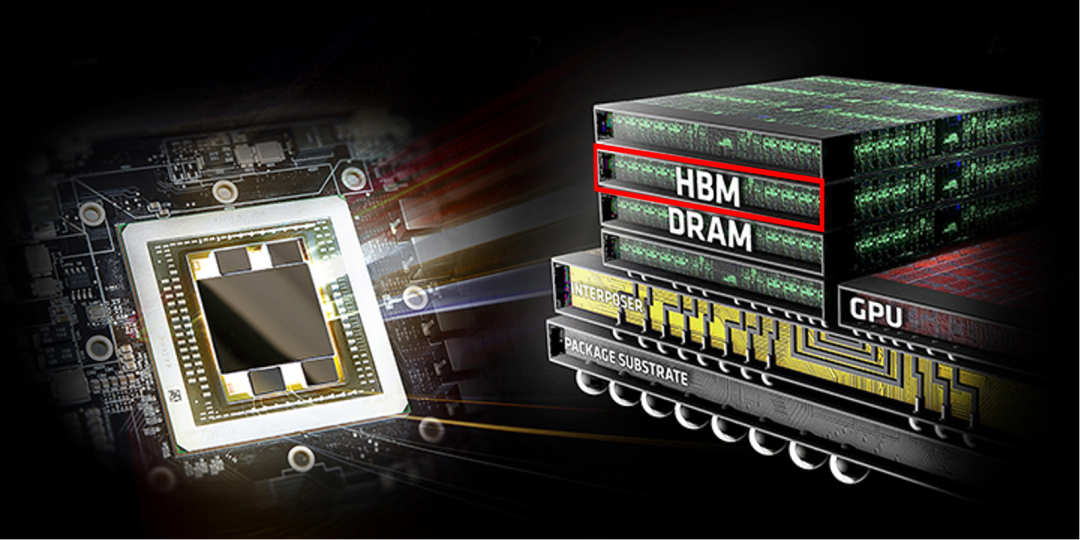

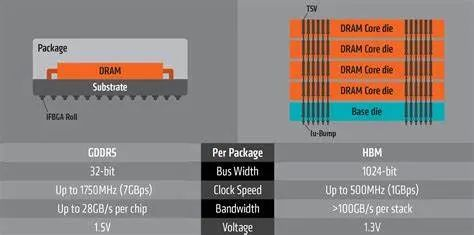

下图清晰地展示了传统GDDR与革命性HBM在结构布局上的根本差异：

GDDR (平面离散式)

多个独立的DRAM芯片（颗粒）以BGA封装形式平面式地排列安装在GPU芯片周围的PCB基板上。

缺点：每个DRAM颗粒都需要独立的、相对较长的PCB走线连接到GPU。这不仅大量占用宝贵的PCB面积，增加了板卡尺寸和成本，而且长走线引入了显著的信号传输延迟（Latency）、信号完整性（SI）挑战（如反射、串扰）和更高的驱动功耗。总线位宽受限于可布线的物理通道数量（通常最多256位或384位）。

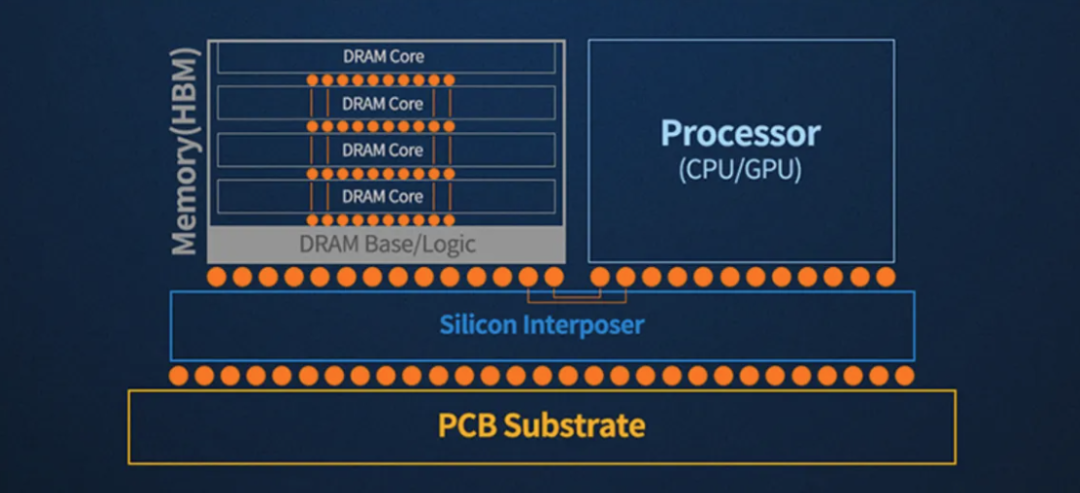

HBM (3D堆叠 + 2.5D集成)

将预先垂直堆叠封装好的HBM模块（包含多颗DRAM芯片）与GPU芯片并排紧邻地放置在同一块高密度中介层（Interposer）基板上。

优点：堆叠结构本身极大地节省了平面空间（Z轴利用）；与GPU的近邻布局（同中介层） 使得互连布线长度极短（毫米级甚至更短）。

这共同实现了：

超高空间利用率

超大存储容量

超宽总线位宽（通过TSV和中介层实现）

超低信号延迟

卓越的信号完整性

显著降低的通信功耗

综上所述，HBM通过DRAM的3D堆叠封装和与GPU在2.5D中介层上的近端集成布局，完美克服了传统GDDR的物理限制，从而实现了数量级提升的带宽和革命性的功耗效率。

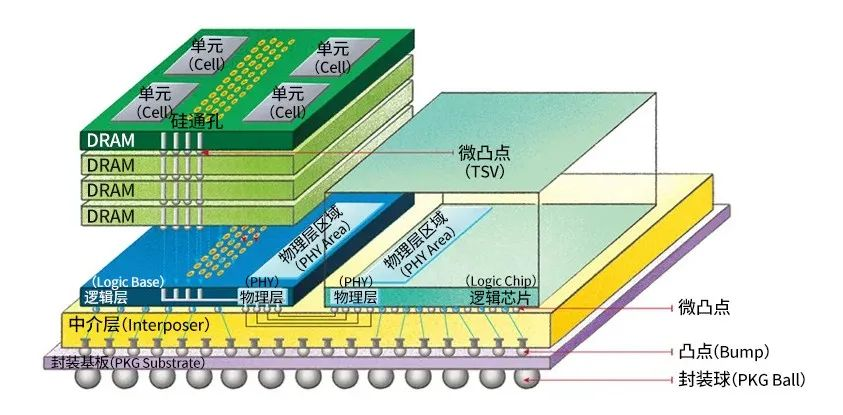

在HBM堆叠结构中，上下层DRAM芯片之间最关键的垂直互连是通过“TSV（Through Silicon Via：硅通孔）”技术实现的。TSV是在硅芯片（Die）上蚀刻出微小的通孔（直径通常5-50微米），然后填充以铜等导电材料形成的垂直电气通道。

TSV技术的价值

极短互连： 它允许信号、电源和地线直接在垂直方向上穿透硅芯片，在相邻的DRAM芯片层之间建立最短可能的电气连接路径（仅芯片厚度，约50-100微米），完全绕过了传统需要绕行芯片边缘的长导线焊接（Wire Bond）或倒装焊（Flip Chip）互连方式。

高密度互连： 成千上万甚至数十万个TSV可以密集地分布在芯片内部，提供了远超平面封装方式的互连密度和并行通道数量，这是实现超宽总线位宽（如1024位、2048位）的基础。

高速低耗： 极短的垂直连接路径大幅降低了信号传输延迟（Latency），减少了信号衰减和失真，同时显著降低了驱动这些互连所需的功耗。

因此，与传统的、将DRAM芯片平面排列并通过封装引线或PCB走线进行较长距离互连的方式相比，HBM采用的TSV垂直互连使信号在堆叠芯片间的传输速度更快、效率更高、功耗更低。

这种革命性的垂直互连结构，是HBM能够同时实现高存储密度（容量）、超高带宽和低功耗运行的基石。

中介层的作用

HBM堆栈与GPU芯片之间并非直接焊接在普通PCB上，而是共同集成在一块称为中介层（Interposer） 的精密中间基板上。

中介层本质上是一块具有超精细布线能力（线宽/间距可达1微米或更小）的被动硅基板（Silicon Interposer）或先进有机基板。

中介层在HBM系统中扮演着至关重要的角色：

承载平台： 它为GPU裸片（Die）和HBM堆栈裸片提供了物理安装平台。

超高密度互连： 其核心价值在于其表面和内部可以制造出数量极其庞大（数千至数万条）、间距极窄（微米级）的金属布线（Redistribution Layer - RDL）。这些布线如同高架桥或密集的高速公路网。

连接桥梁： 它利用这些超密集布线，将HBM堆栈底部的超宽接口（焊球阵列，通常包含数千个触点）与GPU芯片边缘的海量高速I/O端口（微凸块阵列）在极短的距离（几毫米到十几毫米）内精确地、低损耗地连接起来。

再次强调，HBM获得超高带宽的关键途径并非单纯提升数据传输的“单车道速度”（时钟频率），而是通过TSV和中介层共同创造了数量惊人的“并行数据车道”（即超宽总线位宽），实现“一次传输巨量数据”。

HBM的演进与挑战

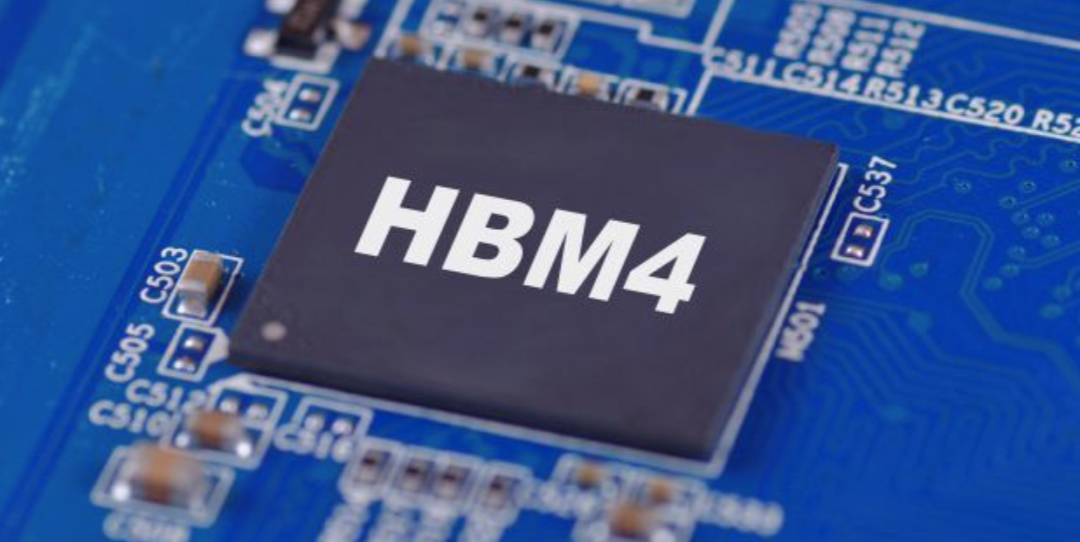

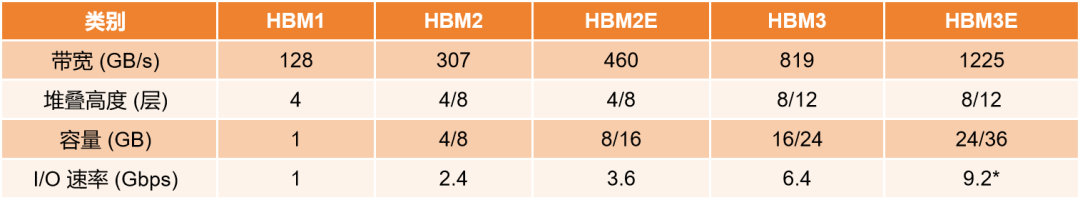

自第一代HBM问世以来，这项技术已迭代至第六代，涵盖HBM2、HBM2E、HBM3、HBM3E及规划中的HBM4。随着2025年HBM3E量产竞争进入白热化，下一代HBM4的角逐序幕已然拉开。

在技术持续升级的进程中，封装技术逐渐成为竞争焦点。尤其是散热瓶颈日益凸显。若无法有效控制堆叠芯片产生的积热，将直接导致性能衰减、寿命缩短及功能异常，这使得散热能力与容量、带宽共同构成先进存储开发的三大核心指标。

作为HBM高速化的基石，TSV（硅通孔）技术通过在DRAM芯片钻刻数千微孔构建垂直电极通道，如同为HBM这座"摩天大楼"架设了贯通楼层的"高速电梯"。然而当堆叠层数跃升至12层的HBM3E时，散热压力与翘曲问题形成双重枷锁：在总厚度不变约束下，DRAM芯片需比8层HBM3减薄40%，薄化工艺引发的结构形变成为新的技术障碍。

要突破12层以上堆叠的物理极限，混合键合技术或将成为必然选择。该方案虽能实现微米级3D互联，但预计导致封装成本激增30%以上。

尽管HBM在AI计算领域具有不可替代性，高昂成本仍是普及壁垒，未来行业可能探索两条破局路径：一方面开发精简版"HBM-Lite"以优化成本，另一方面在系统级整合HBM与DDR5/GDDR7构建混合存储架构，由HBM处理热数据而传统内存承载冷数据。这种分层策略可针对性满足场景需求，例如高端AI训练采用全HBM架构保障吞吐，边缘推理则通过混合方案平衡TCO（总拥有成本）。
