锡球筛设备工作原理详解：结构、筛分过程与效率优化

锡球筛设备的核心工作原理

锡球筛设备主要用于BGA(球栅阵列)锡球的筛分，通过振动筛分原理实现锡球的粒度与圆度分级。其工作原理可分为以下步骤：

1. 振动筛分机制

动力源：设备内置振动电机，通过偏心轮或电磁驱动产生高频振动力。

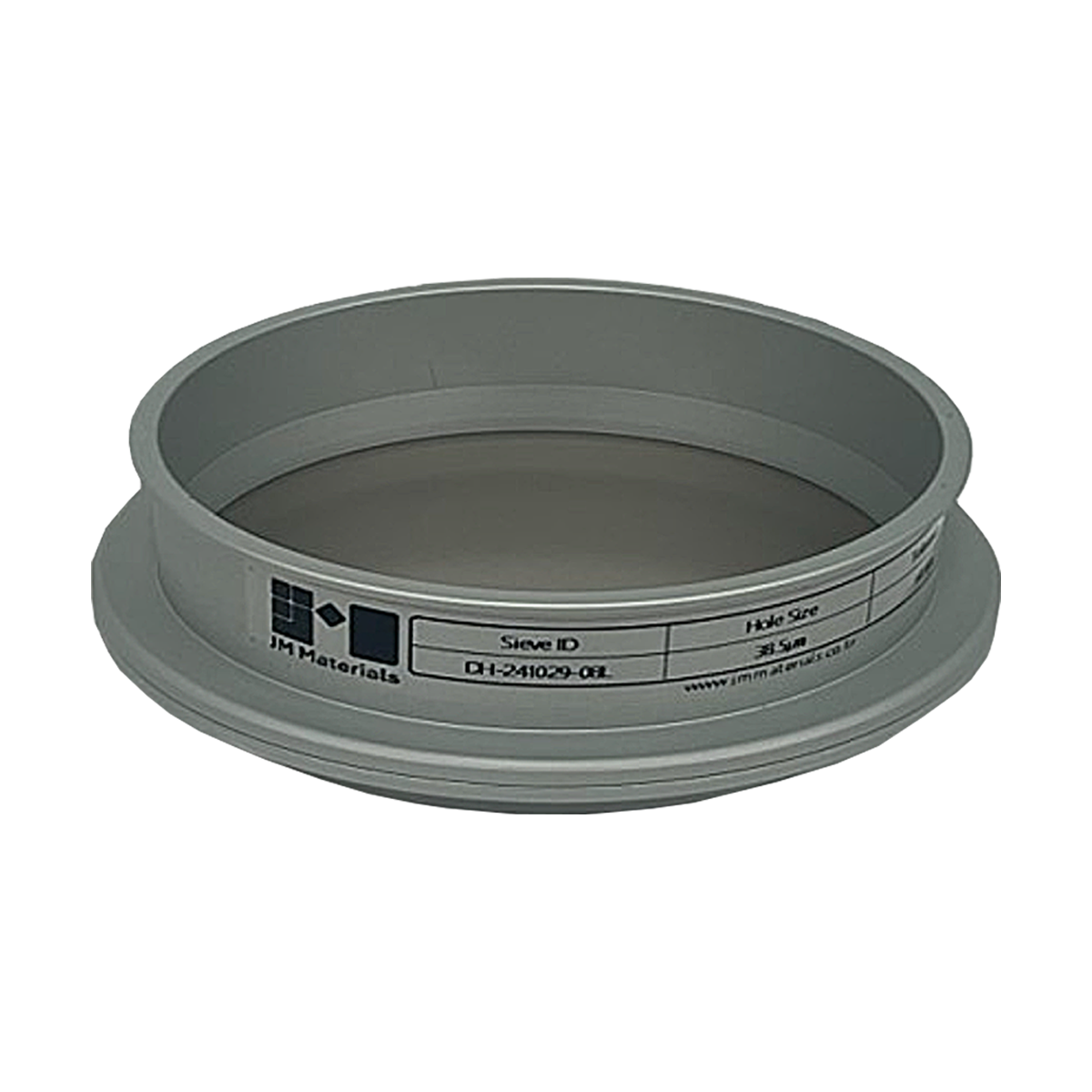

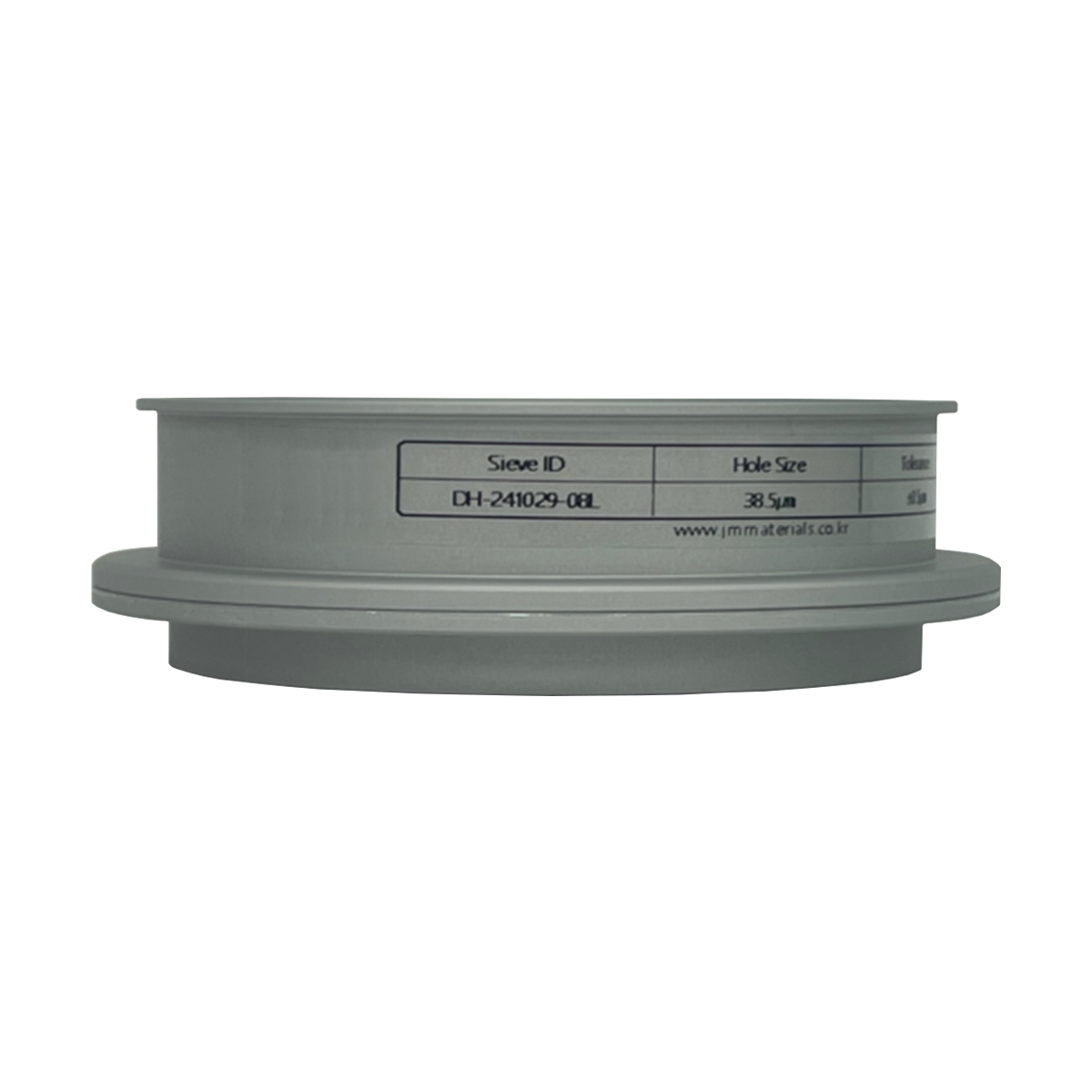

筛网运动：振动力驱动筛网(通常由不锈钢或耐磨材料制成)做往复直线运动，使锡球在筛面上形成周期性抛掷运动。

分离原理：

尺寸分离：过大锡球因无法穿过筛网孔径被拦截;过小锡球直接透过筛孔。

圆度分离：非球形锡球因滚动轨迹不稳定，被导向至废料通道。

2. 多级筛分结构

典型设备采用双层筛网设计：

上层筛网：孔径较大，用于初步筛除超大锡球。

下层筛网：孔径较小，进行二次筛分，确保尺寸精度。

废料通道：未通过筛网的锡球经导流板进入废料收集盒。

关键影响因素：

筛网设计：

孔径匹配：需与锡球目标尺寸严格对应。

开孔率：高开孔率减少堵塞风险。

振动参数：

振幅：过大易导致锡球弹跳，过小影响分层效果。

频率：高频适合细小锡球，低频适用于大尺寸锡球。

物料特性：

锡球圆度：非球形锡球易卡入筛孔。

表面清洁度：油污或氧化层可能堵塞筛网。

二典型应用场景

1. 电子制造领域

BGA封装：确保锡球尺寸一致性，避免焊接缺陷。

CSP芯片：对微型锡球(直径<0.3mm)进行高精度筛分。

2. 质量控制流程

生产环节：在线检测锡球成品率。

实验室：研发新型锡球合金的筛分试验。

三、设备选型与维护建议

1. 选型要点

产能匹配：根据生产线速度选择筛分效率。

精度需求：医疗级锡球需选择双层超声波筛分设备。

2. 维护方法

每日清洁：防止锡渣堵塞筛网。

定期校准：振动频率需每半年检测一次。

筛网更换：磨损超过10%孔径时需更换。

结语

锡球筛设备通过振动筛分+多级导向实现高效分离，是保障电子封装质量的关键设备。理解其工作原理与效率优化策略，有助于企业在设备选型、维护及工艺改进中做出更科学的决策。如需进一步了解具体设备参数或解决方案，建议联系专业筛分设备供应商进行技术咨询。
