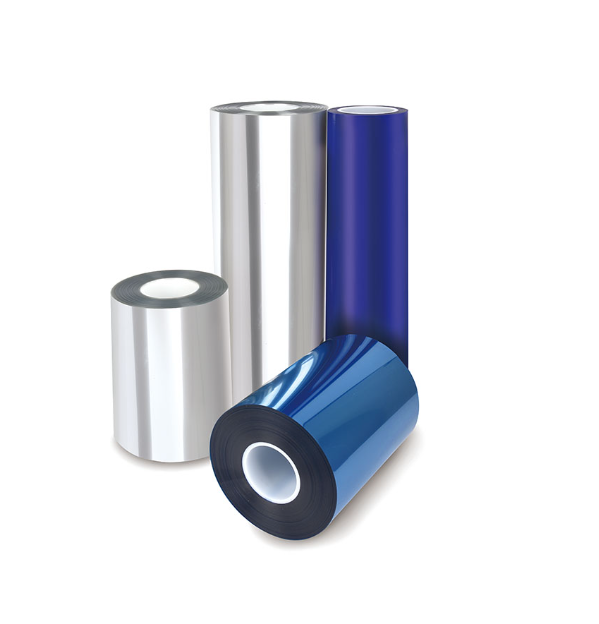

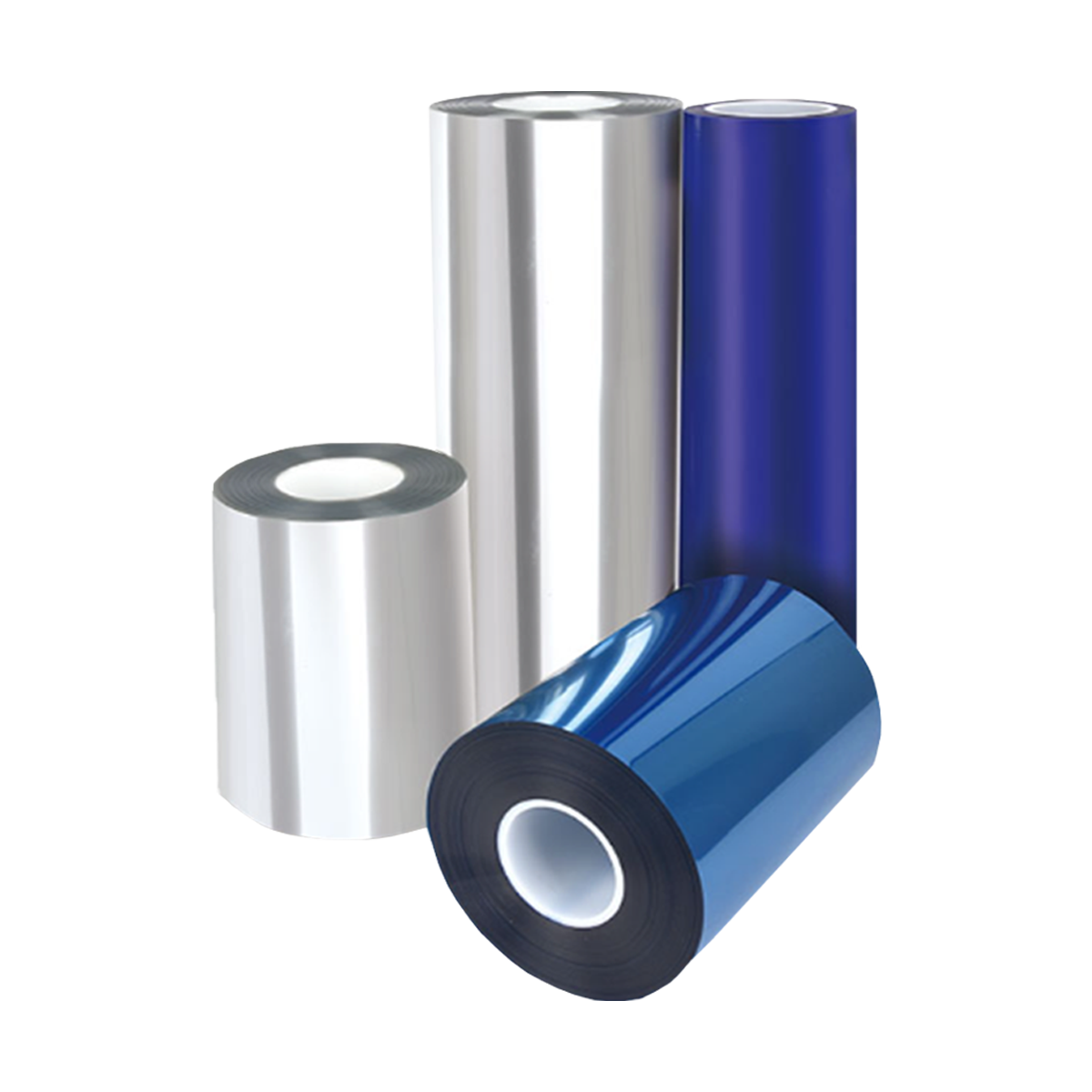

一、BG 胶带的核心功能与技术突破

在半导体器件向高密度集成演进的背景下，晶圆减薄工艺对材料性能提出严苛要求。普恩志的 BG 胶带通过三重技术突破，实现行业领先的工艺适配性：

（一）力学性能优化

应力分散技术：采用专利级 PO 基材配方（专利号：ZL2023XXXXXX.X），使胶带柔韧性提升 30%，在研磨过程中有效分散机械应力，确保晶圆 TTV（总厚度偏差）控制在 ±2μm 以内（行业标准 ±5μm）。

剥离强度控制：优化胶黏剂配比，剥离强度达 90gf/in（国际竞品平均 75gf/in），实现研磨时牢固附着与无残留剥离的双重目标。

通过纳米涂层技术，BG 胶带耐酸碱腐蚀性较传统材料提高 40%，在 CMP 抛光液中保持 120 分钟无溶胀（行业平均 90 分钟），显著延长工艺窗口。

技术参数对比：

以月均使用 5000 卷的半导体企业为例，选用普恩志 BG 胶带可实现：

直接成本节约：单卷成本较国际品牌低 10%-20%，年度材料成本减少 60 万美元。

隐性成本降低：通过工艺优化使裂片率从行业平均 0.8% 降至 0.3%，年节约芯片损失成本约 120 万美元。

客户案例：某国内 TOP3 封测厂采用普恩志胶带后，芯片散热性能提升 12%，客户投诉率下降 65%。

通过与全球 TOP10 晶圆厂联合研发，建立 "材料 - 工艺 - 良率" 的数学模型，实现：

研磨效率提升 20%：基于胶带应力分散特性，优化砂轮转速与冷却液配比。

良率突破 99.5%：针对 200mm/300mm 晶圆建立差异化参数库，使良率较行业平均提高 0.7 个百分点。

2023 年全球 BG 胶带市场规模达 6.8 亿美元，日本企业占据 82.5% 份额，其中三井化学、琳得科、日东电工分列前三。中国本土企业如赛伍技术等通过技术突破，市场份额已从 2020 年的 5% 提升至 2023 年的 8%。

超薄化发展：开发厚度 < 100μm 的胶带，支持 3D 封装 TSV 通孔工艺。

环保化升级：研发可降解 PO 基材，使废弃处理成本降低 70%，满足欧盟 RoHS 2.0 指令。

智能化应用：通过温敏胶黏剂技术，实现研磨过程黏附力动态调节，降低高温裂片风险。

BG 胶带作为半导体制造的关键辅材，其性能直接影响芯片良率与工艺成本。中国企业通过持续技术创新，已在材料配方、工艺适配等领域形成差异化竞争力。随着行业向更高精度、更低成本方向发展，BG 胶带的技术突破将成为推动半导体产业链升级的重要驱动力。
